È sbloccato dalla pressione del gas e bloccato meccanicamente dalla molla.
Quando si sblocca la porta di aspirazione, il localizzatore viene sbloccato e il vassoio può essere rimosso; Quando si sblocca la porta di sicurezza della pressione, il localizzatore è auto-bloccante e non è necessario collegare costantemente la fonte di pressione durante l'uso.
Accuratezza del posizionamento ripetuta ≤0,005 mm, forza di bloccaggio a singolo posizionatore 17KN, forza di tensione 55kn. È parte di montaggio ed è facile da installare.
L'intervallo di temperatura di utilizzo è -20 ℃ ~ 80 ℃. Adatto per campi di taglio in metallo o non metallo.
Sblocchi di pressione del gas, blocco meccanico a molla;
Accuratezza del posizionamento ripetuto ≤ 0,005 mm;
La piastra di base utilizzata durante l'installazione è più sottile e più chiara di spessore.
Materiale: acciaio inossidabile temprato;
È parte di assemblaggio ed è facile da installare;
| Numero d'ordine | Metodo di sblocco | Forza di serraggio (KN) | Forza di tensione (KN) | Soffiare aria | Peso (kg) |
|---|---|---|---|---|---|
| LQFLD-10 | Pressione del gas | 10 | 25 | √ | 4.3 |
| LQFLD-20 | Pressione del gas | 17 | 55 | √ | 8.8 |
| LQFLS-10 | Pressione del gas | 10 | 25 | √ | 4.3 |
| LQFLS-20 | Pressione del gas | 17 | 55 | √ | 8.8 |

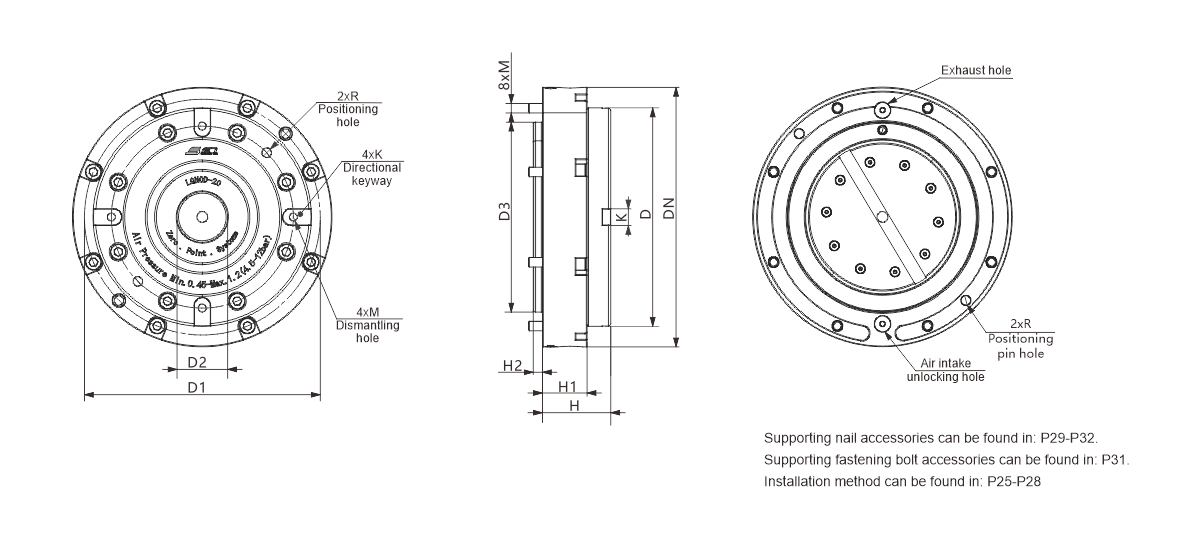

| Numero d'ordine | Ødn | ØD | ØD1 | ØD2 | ØD3 (H7) | H | H1 | H2 | M | O | K |
|---|---|---|---|---|---|---|---|---|---|---|---|
| LQFLD-10 | 140 | 112 | 127 | 22 | 100 | 35.5 | 25 | 5.8 | M6 | 8 | 8.14 |
| LQFLD-20 | 164 | 138 | 149 | 32 | 120 | 43.2 | 28.2 | 5.8 | M6 | 6 | 10.14 |
| LQFLS-10 | 140 | 112 | 127 | 22 | 100 | 35.5 | 25 | 5.8 | M6 | 8 | / |
| LQFLS-20 | 164 | 138 | 149 | 32 | 120 | 43.2 | 28.2 | 5.8 | M6 | 6 | / |
Tipo di installazione del tipo di flangia
