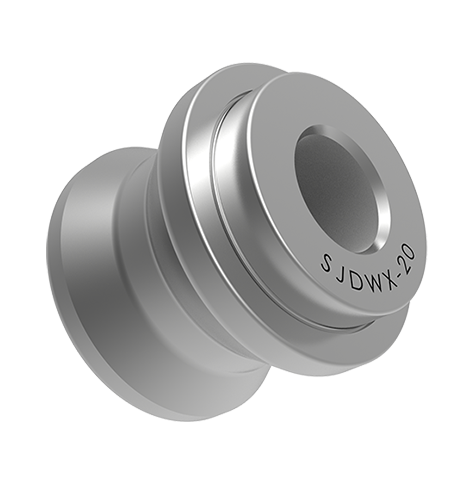

Pin di bloccaggio, trattamento indurimento.
Diametro 31,8 mm, altezza 28 mm, peso 105g.
Non solo aumenta la forza di tensionamento, ma garantisce anche che il vassoio sia completamente posizionato per evitare l'eccesso di posizionamento.
Adatto per il posizionatore a zero blocco a sfera a colonna dritta.
Il trattamento di indurimento per aumentare il ruolo della tensione;
Adatto per il posizionatore a zero blocco a sfera a colonna dritta.
Assicurarsi che il vassoio sia completamente posizionato per evitare l'eccesso di eccesso;
| Numero d'ordine | Numero di dimensione | Abbina il numero di dimensione del localizzatore | Ødn | ØD1 | ØD2 | H | H1 | T | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|
| SJJT-2 | Q2 | Q2 | 12.9 | 10 | 6.2 | 11 | 8.9 | 2.1 | 6 |
| SJJT-5 | Q5 | Q5 | 17.8 | 14 | 8.2 | 15.5 | 12.8 | 2.7 | 16 |
| SJJT-10 | Q10 | Q10 | 21.8 | 15 | 8.3 | 19.3 | 16.3 | 3 | 30 |
| SJJT-20 | Q20 | Q20 | 31.8 | 25 | 12.2 | 28 | 23 | 5 | 105 |
| SJJT-40 | Q40 | Q40 | 39.8 | 30 | 16.3 | 34 | 29 | 5 | 188 |
