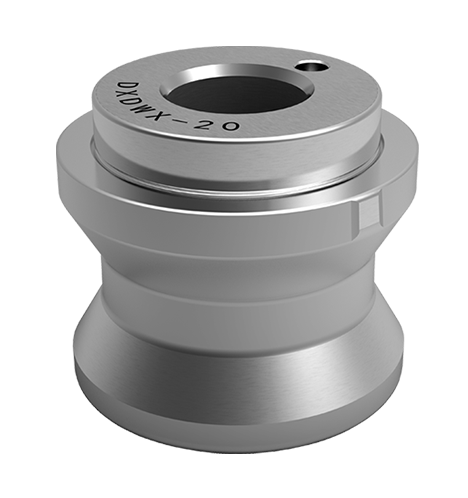

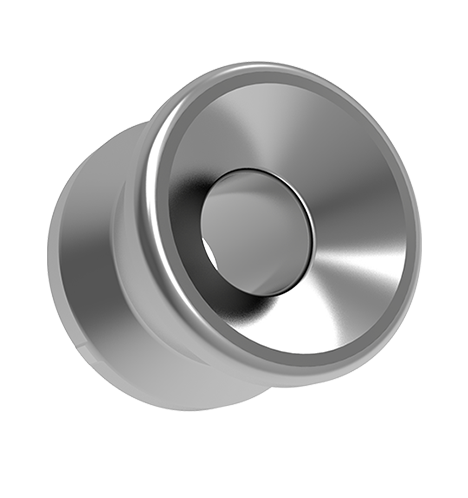

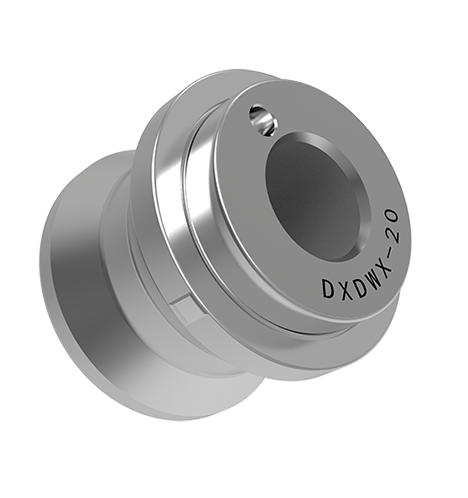

Pin di posizionamento, trattamento indurimento.
28 mm alto (senza chiave direzionale), peso 105G.
Limita solo il grado di libertà di rotazione e svolge un ruolo direzionale.
L'angolo tra il foro di guida e il lato posizionamento è di 45 °, che è adatto per il posizionatore zero a blocco a sfera di colonna dritta.
Trattamento di indurimento;
L'angolo tra il foro di guida e il bordo di posizionamento è di 45 °;
Limitare solo la libertà di rotazione, svolgere un ruolo direzionale;
Adatto per il posizionatore a zero blocco a sfera a colonna dritta.
| Numero d'ordine | Ødn | Ødn1 (H6) | ØD2 | D3 | H | H1 | H2 | K | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|
| DXJT-2 | 13 | 10 | 6.2 | 4.5 | 8.9 | 2.1 | 2.5 | 2.2 | 8 |
| DXJT-5 | 18 | 14 | 8.2 | 5.5 | 12.8 | 2.7 | 3 | 2.2 | 16 |
| DXJT-10 | 22 | 15 | 8.3 | 5.75 | 16.3 | 3 | 3 | 2 | 30 |
| DXJT-20 | 32 | 25 | 12.2 | 9 | 23 | 5 | 4 | 3 | 105 |
| DXJT-40 | 40 | 30 | 16.3 | 11.5 | 29 | 5 | 4 | 3 | 188 |
