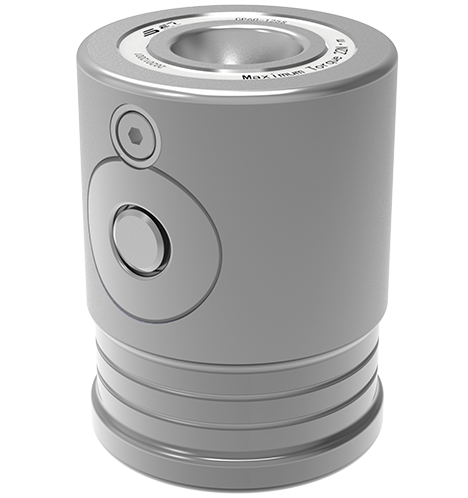

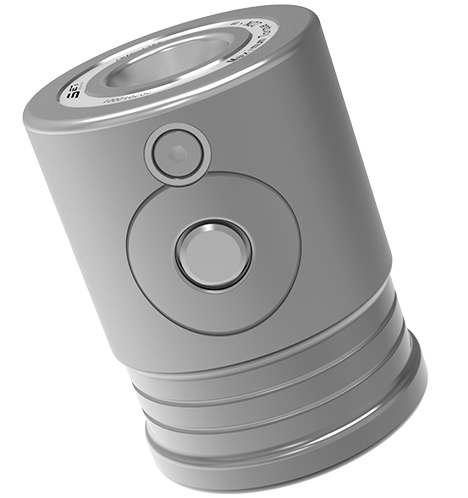

Tipo a discesa conico manuale (tipo a testa singola)
- Accuratezza del posizionamento ripetitivo ＜ 0,005 mm
- Forza di serraggio: 8kn
- Coppia di fissaggio ammissibile: 8NM
Parametri del prodotto
Disegno
Scaricamento dei dati
Accessori correlati
Panoramica del prodotto
Il suo materiale è acciaio inossidabile indurito. Può essere sbloccato e bloccato dall'operazione manuale.
L'accuratezza del posizionamento ripetitivo ＜ 0,005 mm. La forza di serraggio del singolo localizzatore è 8KN. La sua coppia di fissaggio ammissibile è di 8nm.
Si applica ai campi di lavorazione e assemblaggio degli stampi. È adatto per regolare rapidamente la modalità operativa a distanza centrale del localizzatore.
Caratteristiche del prodotto
Può essere sbloccato e bloccato dall'operazione manuale;
Accuratezza del posizionamento ripetitivo ＜ 0,005 mm;
Si applica ai campi di lavorazione e assemblaggio degli stampi;
Materiale: acciaio inossidabile temprato;
Ha una forza di serraggio elevata;
È adatto per regolare rapidamente la modalità operativa a distanza centrale del localizzatore.

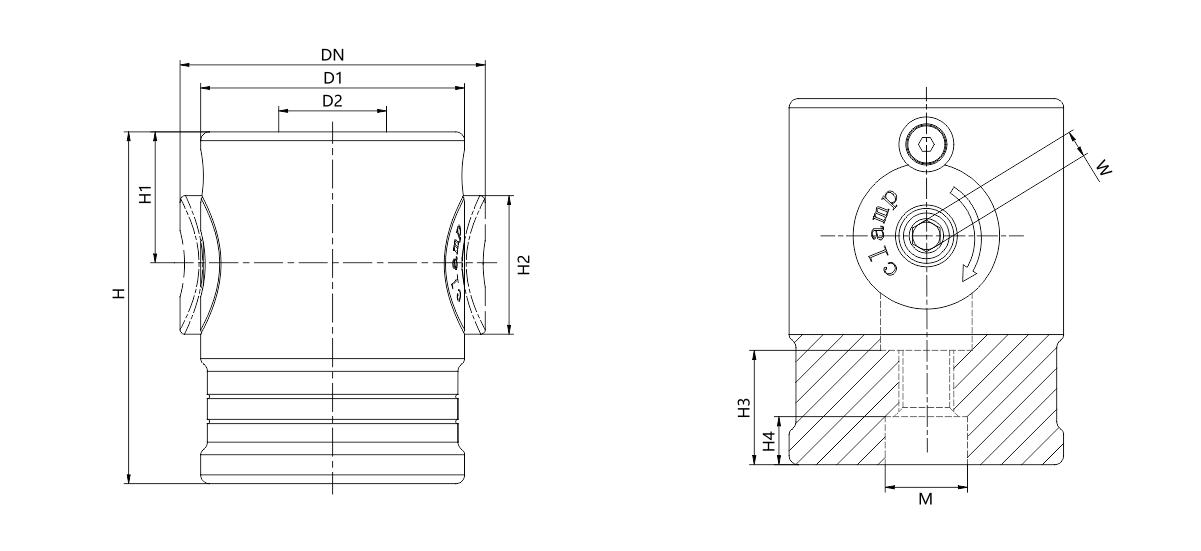

Diagramma della dimensione del prodotto
| Numero di dimensione | Metodo di sblocco | Forza di serraggio (KN) | Coppia di fissaggio ammissibile (NM) | Peso (kg) |
|---|---|---|---|---|
| CP40-50S | Operazione manuale | 8 | 8 | 0.5 |
| CP60-80s | Operazione manuale | 15 | 22 | 1.6 |
| CP80-100 | Operazione manuale | 25 | 50 | 3.8 |
| Numero di dimensione | Dn | D1 | ØD2 | H (± 0,01) | H1 | H2 | H3 | H4 | W | M (H7) |
|---|---|---|---|---|---|---|---|---|---|---|
| CP40-50S | 46 | 40 | 12 | 50 | 20 | 22 | 18 | 7.5 | 4 | 12 |
| CP60-80s | 69 | 60 | 18 | 80 | 30 | 32 | 25 | 10.5 | 6 | 18 |
| CP80-100S | 91 | 80 | 22 | 100 | 40 | 44 | 31 | 12.5 | 8 | 22 |
