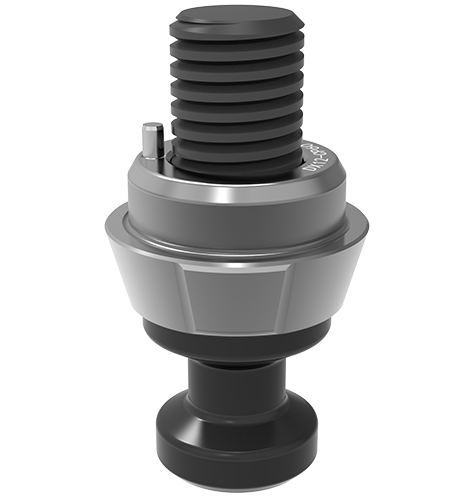

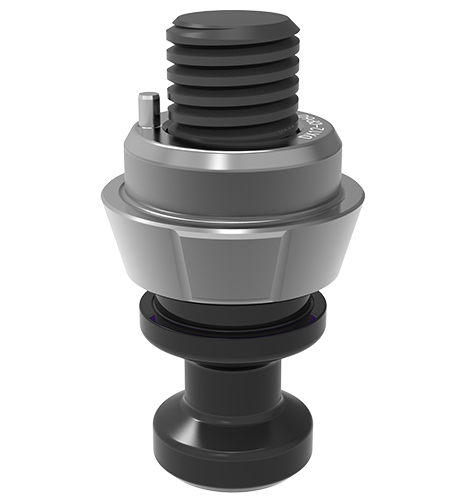

Pin direzionale
- Limita il grado di libertà di rotazione e ha una funzione direzionale
- È adatto per il localizzatore a zero punti del pull-down conico manuale Type
Parametri del prodotto
Disegno
Scaricamento dei dati

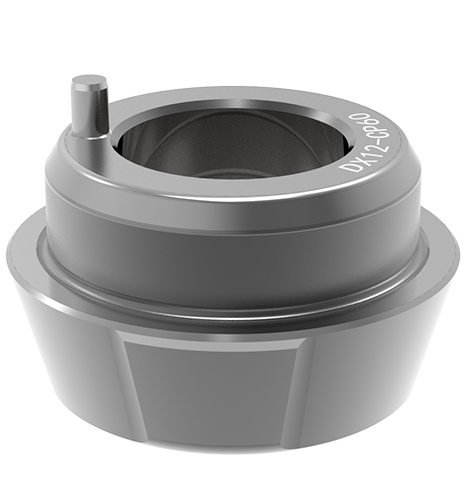

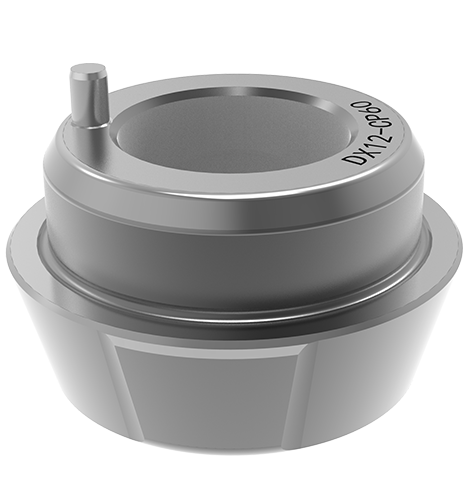

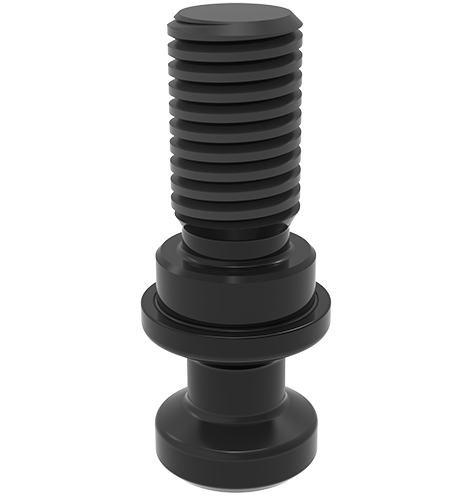

Accessori correlati
Panoramica del prodotto
Ha un trattamento di indurimento della superficie.
Limita solo il grado di libertà di rotazione e ha una funzione direzionale.
L'angolo tra il foro pilota e il bordo di localizzazione è di 45 °.
È adatto per il localizzatore a zero punti del tipo a discesa conico manuale.
Caratteristiche del prodotto
Ha un trattamento di indurimento della superficie;
L'angolo tra il foro pilota e il bordo di localizzazione è di 45 °;
Limita solo il grado di libertà di rotazione e ha una funzione direzionale;
È adatto per il localizzatore a zero punti del tipo a discesa conico manuale.

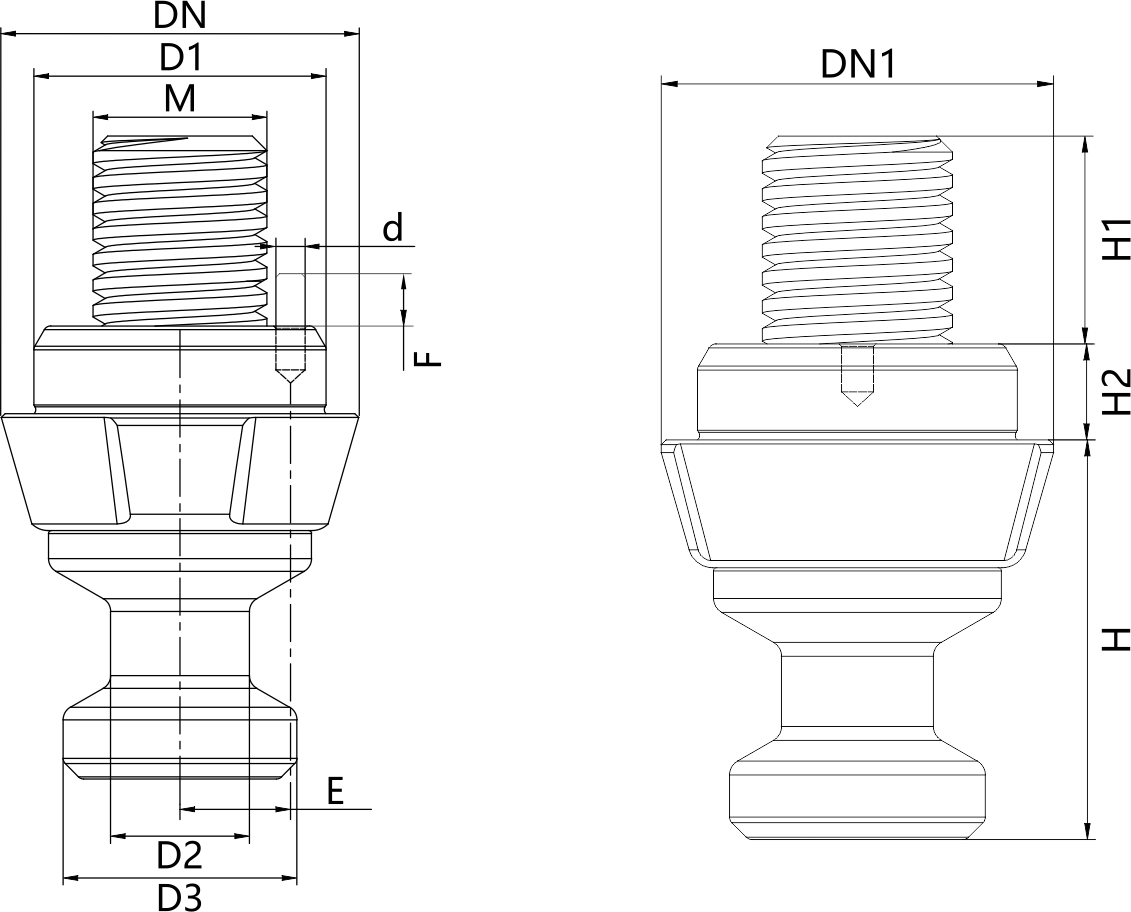

Diagramma dimensionale del prodotto
| Numero di dimensione | Ødn | Ødn1 | ØD1 (G6) | ØD2 | ØD3 | E | F | ØD | H | H1 | H2 | M | Peso (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DX08-CP40 | 15.5 | 16 | 12 | 6.5 | 11 | 5.5 | 4 | 2 | 16.5 | 12 | 5 | M8 | 0.02 |
| DX12-CP60 | 24.5 | 25 | 20 | 9.5 | 16 | 7.6 | 4 | 2 | 25 | 18 | 6 | M12 | 0.07 |
| DX16-CP80 | 31.5 | 32 | 25 | 13 | 21 | 9.5 | 5 | 2 | 33 | 22 | 7.5 | M16 | 0.15 |
