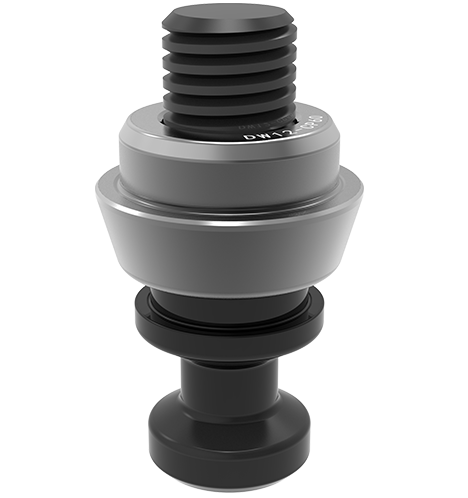

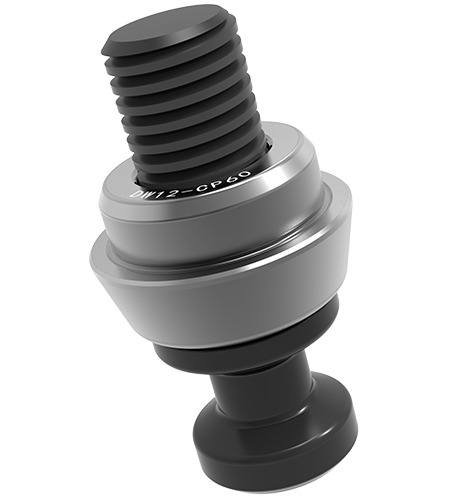

Ha un trattamento di indurimento della superficie.
La sua altezza è di 33,5 mm e il peso è di 20 g.
Questo perno di posizionamento può limitare i gradi di libertà di direzione x e y.
È adatto per il localizzatore a zero punti del tipo a discesa conico manuale.
Il suo requisito di precisione è elevato. Ha un trattamento di indurimento della superficie;
È adatto per il localizzatore a zero punti del tipo a discesa conico manuale.
Questo perno di posizionamento può limitare i gradi di libertà di direzione x e y;

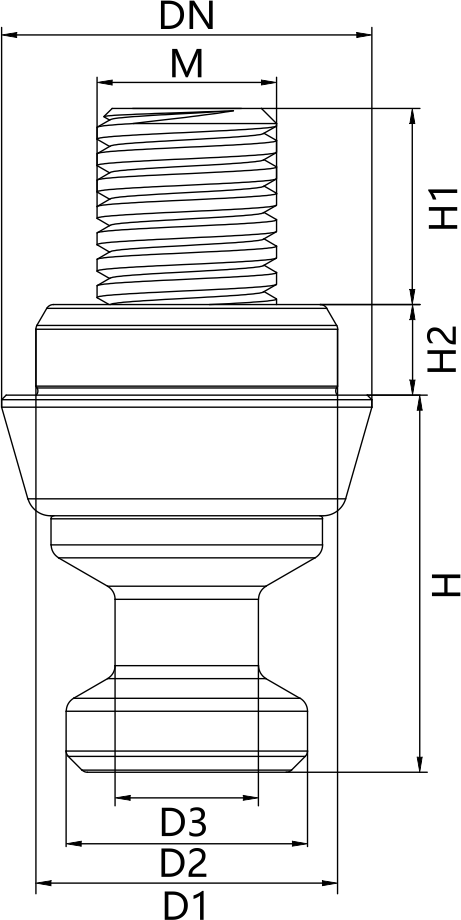

| Numero di dimensione | Ødn | ØD1 (G6) | ØD2 | ØD3 | H | H1 | H2 | M | Peso (kg) |
|---|---|---|---|---|---|---|---|---|---|
| DW08-CP40 | 16 | 12 | 11 | 6.5 | 16.5 | 12 | 5 | M8 | 0.02 |
| DW12-CP60 | 25 | 20 | 16 | 9.5 | 25 | 18 | 6 | M12 | 0.07 |
| DW16-CP80 | 32 | 25 | 21 | 13 | 33 | 22 | 7.5 | M16 | 0.15 |
