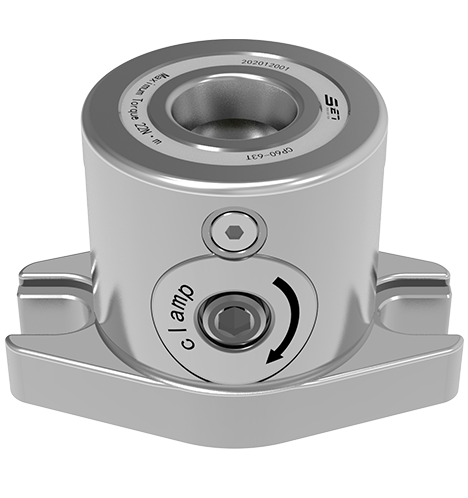

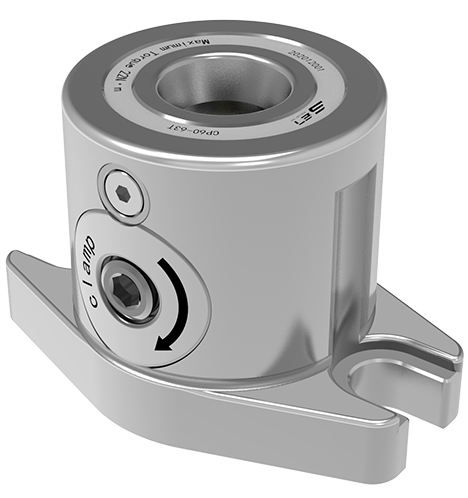

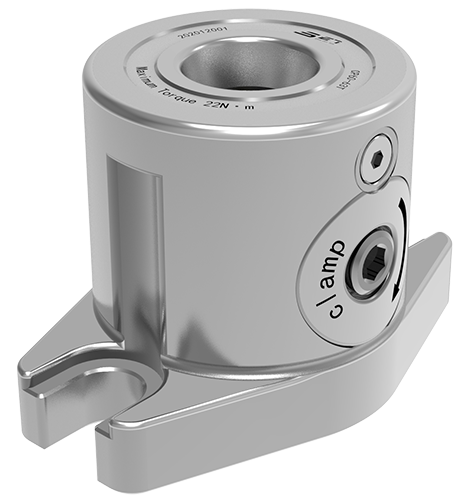

Il suo materiale è acciaio inossidabile indurito. Può essere sbloccato e bloccato dall'operazione manuale.
L'accuratezza del posizionamento ripetitivo ＜ 0,005 mm. La forza di serraggio del singolo localizzatore è 8KN. La sua coppia di fissaggio ammissibile è di 8nm.
Si applica ai campi di lavorazione e assemblaggio degli stampi. È adatto per regolare rapidamente la modalità operativa a distanza centrale del localizzatore.
Può essere sbloccato e bloccato dall'operazione manuale;
Accuratezza del posizionamento ripetitivo ＜ 0,005 mm;
Si applica ai campi di lavorazione e assemblaggio degli stampi;
Materiale: acciaio inossidabile temprato;
Ha una forza di serraggio elevata;
È adatto per regolare rapidamente la modalità operativa a distanza centrale del localizzatore.
| Numero Di dimensione | Metodo di sblocco | Forza di serraggio (KN) | Coppia di fissaggio ammissibile (NM) | Peso (kg) |
|---|---|---|---|---|
| CP40-40T | Operazione manuale | 8 | 8 | 0.8 |
| CP60-63T | Operazione manuale | 15 | 22 | 1.4 |
| CP80-80T | Operazione manuale | 25 | 50 | 3.3 |

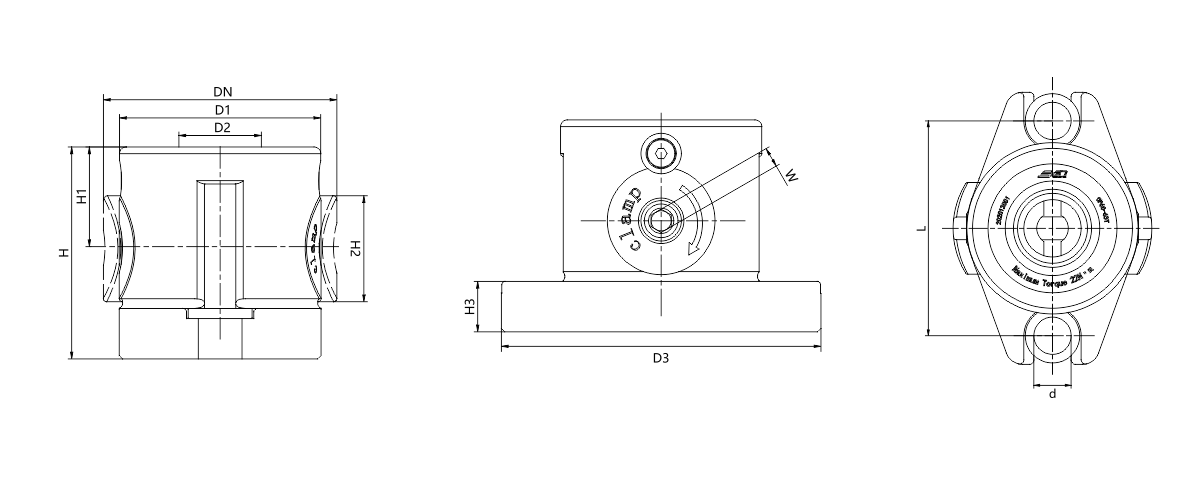

| Numero di dimensione | Dn | D1 | ØD2 | D3 | H (± 0,01) | H1 | H2 | H3 | L | d | W |
|---|---|---|---|---|---|---|---|---|---|---|---|
| CP40-40T | 46 | 40 | 12 | 65 | 40 | 20 | 22 | 10 | 50 | 9 | 4 |
| CP60-63T | 69 | 60 | 18 | 95 | 63 | 30 | 32 | 15 | 75 | 13 | 6 |
| CP80-80T | 91 | 80 | 22 | 130 | 80 | 40 | 44 | 20 | 100 | 17 | 8 |
