Tipo a discesa conico manuale (tipo a doppia testa)

Accuratezza del posizionamento ripetitivo ＜ 0,005 mm
Forza di serraggio: 8kn
Coppia di fissaggio ammissibile: 8NM

Disegno di dettagli

Contattaci

Parametri del prodotto

Disegno

Scaricamento dei dati

Accessori correlati

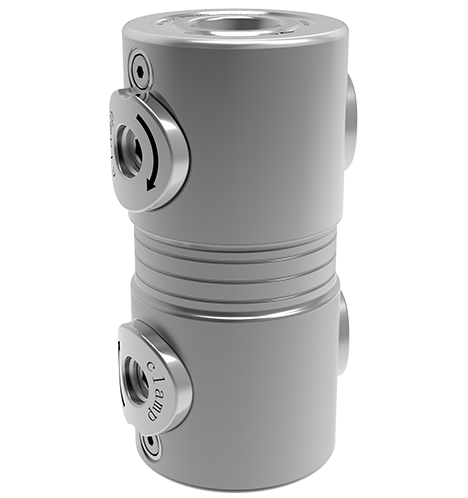

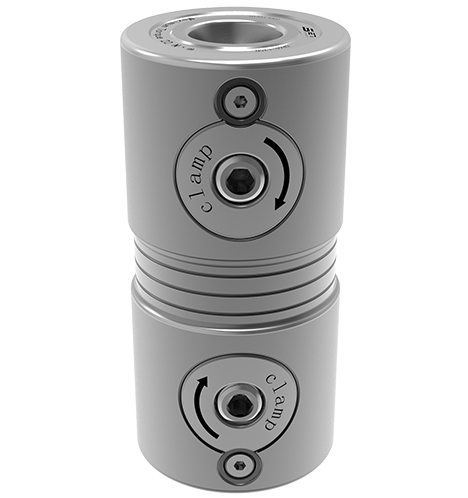

Panoramica del prodotto

Il suo materiale è acciaio inossidabile indurito. Può essere sbloccato e bloccato dall'operazione manuale.

L'accuratezza del posizionamento ripetitivo ＜ 0,005 mm. La forza di serraggio del singolo localizzatore è 8KN. La sua coppia di fissaggio ammissibile è di 8nm.

Si applica ai campi di lavorazione e assemblaggio degli stampi. È adatto per regolare rapidamente la modalità operativa a distanza centrale del localizzatore.

Caratteristiche del prodotto

Può essere sbloccato e bloccato dall'operazione manuale;
Accuratezza del posizionamento ripetitivo ＜ 0,005 mm;
Si applica ai campi di lavorazione e assemblaggio degli stampi;

Suzhou Set Industrial Equipment System Co., Ltd.

Materiale: acciaio inossidabile temprato;
Ha una forza di serraggio elevata;
È adatto per regolare rapidamente la modalità operativa a distanza centrale del localizzatore.

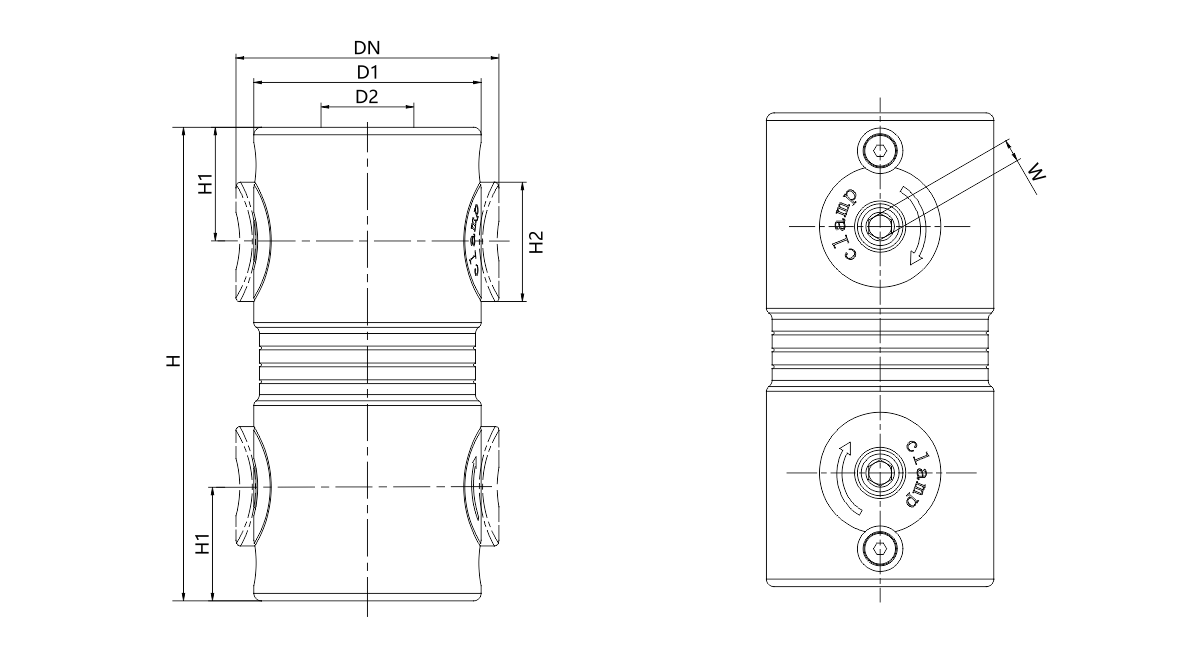

Diagramma della dimensione del prodotto

Numero di dimensione	Metodo di sblocco	Forza di serraggio (KN)	Coppia di fissaggio ammissibile (NM)	Peso (kg)
CP40-80D	Operazione manuale	8	8	2
CP60-125D	Operazione manuale	15	22	2.6
CP80-160D	Operazione manuale	25	50	5.8

Numero di dimensione	Dn	D1	ØD2	H (± 0,01)	H1	H2	W
CP40-80D	46	40	12	80	20	22	4
CP60-125D	69	60	18	125	30	32	6
CP80-160D	91	80	22	160	40	44	8

Informazioni pubbliche

Tutto

Tipo di elenco Ultimi aggiornamenti

Download Diagramma del modello 3D

CP40-80D cn en

download

DW08-CP40 Pin di posizionamento

DX08-CP40 Pin direzionale

SD08-CP40 Manica di posizionamento del cono
