"Cambiamento rapido in 5 minuti! Scoprire la massima efficienza del sistema di posizionamento zero in pelle scamosciata."

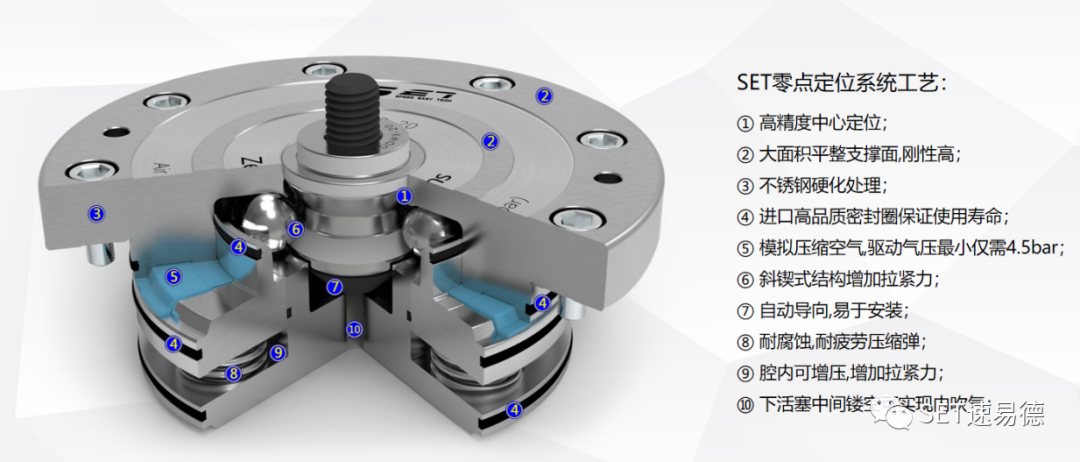

Principio del sistema:
Il sistema di posizionamento del punto zero appartiene al meccanismo di blocco, che viene aperto durante la ventilazione e bloccato dall'aria. Quando viene applicata la pressione idraulica o la pressione dell'aria al sistema di posizionamento zero, la pressione comprimente la molla sotto attraverso il pistone e la sfera di acciaio si diffonderà su entrambi i lati. Il serraggio dipende dalla molla forte interna e non è richiesta alcuna fonte d'aria durante il normale funzionamento. Il sistema di cambio rapido è composto da diversi tipi di moduli del posizionatore, l'uso non è lo stesso, il corpo cambia, anche il chiodo cambia, è diviso in posizionatore, il perno di posizionamento, il perno di orientamento, il perno di bloccaggio, appartiene al classico posizionamento "un lato a due perni".

Un'altra caratteristica del sistema a punti zero è la sua doppia funzione: il posizionamento e il serraggio vengono eseguiti contemporaneamente, con un'accuratezza inferiore a 5 μs. Il perno di posizionamento conico corto rende la superficie di contatto completamente chiusa e ha la funzione dell'autobloccamento. Il blocco di posizionamento consente una determinata deviazione radiale e deviazione angolare, che presenta alcuni vantaggi per il caricamento e lo scarico automatici o manuali.

Le caratteristiche del sistema di posizionamento zero
Meccanismo di serraggio autobloccante

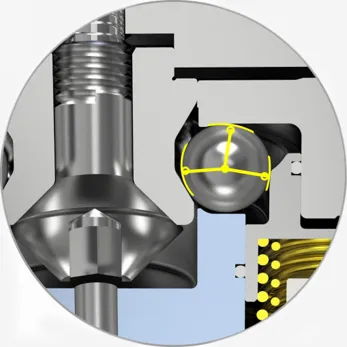

Il metodo di serraggio a sfera a tre lati non è necessario collegare la fonte d'aria quando è in uso e la struttura a cuneo a molla meccanica viene bloccata e la fonte d'aria è richiesta solo quando viene aperto lo sblocco.

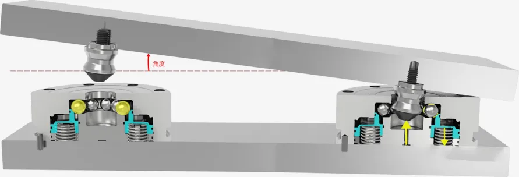

Angolo di caricamento incline più elevato
When the fixture is replaced, because it can not be absolutely horizontal, the tray tilt requirements are relatively high, this locator can solve this problem, this locator compared to other brands on the market the tilt Angle of 1.2 degrees, the tilt Angle of this locator allows 30 degrees, the locator uses a ring ball design, special nail contor-free interference design, Therefore, there is no need to ensure absolute level when hoisting the workpiece, which Riduce la difficoltà di funzionamento e il rischio di danni al posizionatore zero. Inoltre, ogni vassoio è incorporato con una manica guida di posizionamento spessa, che dovrebbe avere una certa resistenza all'impatto, consentendo alla distanza eccentrica dell'unghia di essere ± 5 mm, migliorando l'efficienza del serraggio. Il tempo di sollevamento del pallet dall'esterno della macchina al vassoio del tavolo è ridotto ai 5 minuti più veloci (incluso lo smontaggio, la rilegatura e la corsa).

Adatto per ispezione e pulizia automatizzate

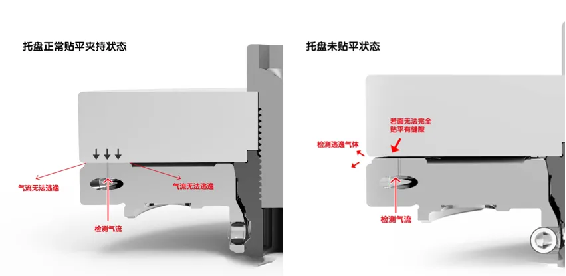

Al fine di garantire la stabilità del vassoio e soddisfare i requisiti di posizionamento, il posizionatore zero dovrebbe aggiungere un dispositivo di rilevamento del serraggio, lo scopo di questo dispositivo è garantire che il posizionatore zero possa contattare completamente la superficie di posizionamento del vassoio e non vi sarà alcun taglio di ferro o altri detriti nel mezzo. Il suo principio di lavoro è mostrato nella figura (1). L'aria di rilevamento rilascerà la pressione dell'aria (0,2 MPA) all'esterno del foro. Imposta il valore di valutazione del sensore di flusso. Quando il vassoio non è piatto con il posizionatore, come mostrato nella Figura 2, il gas in fuga rilevato sfuggirà verso l'esterno lungo lo spazio e il sensore di flusso determinerà la differenza di flusso, in modo da realizzare il rilevamento del serraggio. Il foro di rilevamento spruzzerà anche la pressione di pulizia di 0,6 MPA verso l'esterno per garantire la pulizia di stoma. Più localizzatori possono essere rilevati contemporaneamente, riducendo così i costi; 2. Una volta che vi è un valore di flusso di perdita in più posizionatori, sarà incompatibile con il valore di flusso preimpostato, quindi è più sicuro; 3. Il metodo di rilevamento è più diretto, il vassoio non viene caricato e è possibile rilevare la clip vuota del posizionatore.

Caso di applicazione

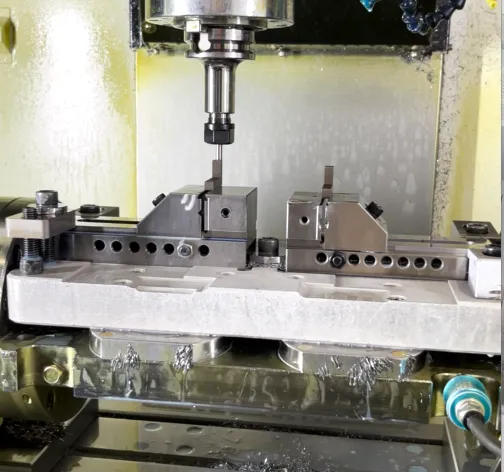

Il sistema modulare ha moduli standard professionali per il blocco diretto di pezzi e parti micro e piccole, consentendo l'installazione, il posizionamento e il bloccaggio di singoli dispositivi di serraggio, vassoi di lavoro o pezzi dotati di perni di posizionamento nella macchina in breve tempo per fare riferimento all'accuratezza, con l'operazione effettiva di cnocchiaggio eseguita al di fuori della macchina durante l'elaborazione.

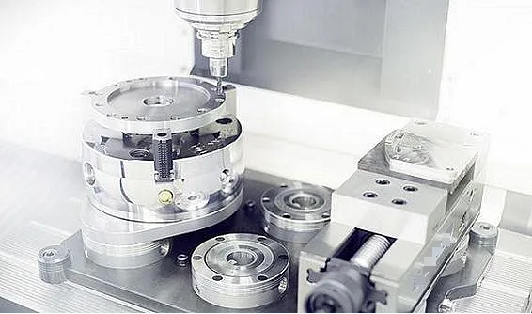

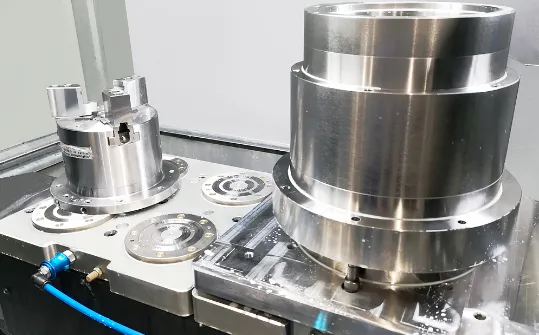

Vassoio a cambio rapido impostare un dispositivo di serraggio diverso

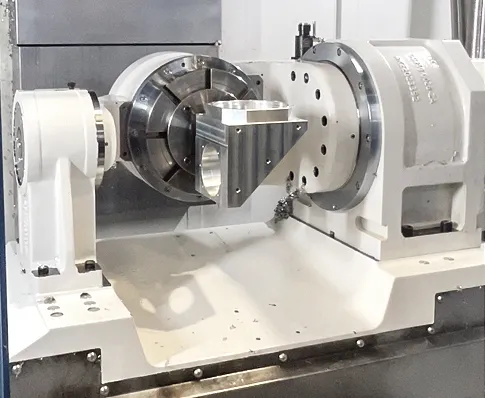

Il ponte rotante dotato del sistema di posizionamento zero set può sostituire il vassoio per pinza o il singolo pezzo di lavoro secondo necessità.

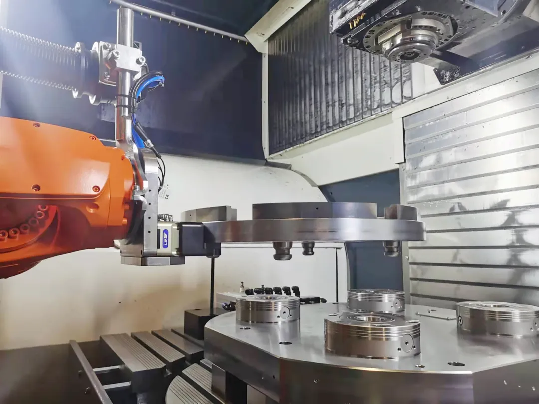

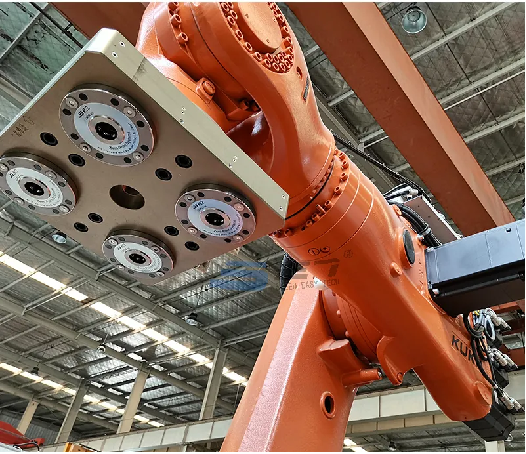

Il sistema di posizionamento del punto zero viene utilizzato per ottenere la stabilità della lavorazione nell'alimentazione automatica della macchina.

Nelle applicazioni di assemblaggio, il vassoio di posizionamento zero set viene utilizzato come sistema di trasporto e il perno di posizionamento affusolato impedisce al vassoio di bloccare durante la sostituzione.

In un ambiente di elaborazione speciale, il pezzo può essere bloccato direttamente impostando il foro di processo o collegato al pezzo attraverso il vassoio e cinque lati possono essere elaborati contemporaneamente, eliminando complessi processi tradizionali.

Abbiamo un portafoglio completo di prodotti per gli affari e tecnologia professionale di ricerca e sviluppo, con molti anni di esperienza accumulata, una profonda coltivazione del settore per decenni, possiamo fornire per soddisfare una varietà di esigenze di soluzioni di tecnologia di bloccaggio di automazione, aiutare i produttori di attrezzature per l'automazione a ridurre i costi e aumentare l'efficienza, migliorare la competitività di base. Il critico è che le nostre soluzioni di sistema di posizionamento zero possono soddisfare una varietà di scenari pratici di applicazione, Suyi de affidati alla tecnologia di produzione di ricerca e sviluppo di alta qualità e all'eccellenza dei requisiti tecnici, ha fornito molte imprese ben note al mondo con soluzioni tecniche.
