In che modo gli accessori di posizionamento e allineamento definiscono la precisione della lavorazione CNC?

Introduzione: il cosa nascosto del disallineamento

Nella lavorazione CNC, la differenza tra un componente di precisione di alto valore e un pezzo di scarto spesso si riduce a una frazione di millimetro. Mentre mandrini, utensili da taglio e sistemi di controllo ricevono la maggior parte dell'attenzione, gli eroi non celebrati della precisione costante sono gli accessori di localizzazione e allineamento. Questi componenti: da Accessori per localizzatore punto zero to Serie di codoli per utensili a cambio rapido - costituiscono la spina dorsale meccanica di una configurazione ripetibile.

I dati del settore indicano che i pezzi posizionati in modo errato rappresentano quasi il 30% di tutte le deviazioni dimensionali nelle operazioni multiasse. Inoltre, gli errori di allineamento manuale possono richiedere fino a 15 minuti per configurazione, il che, in un ciclo di produzione ad alto mix, si traduce in una significativa perdita di produttività. Questo articolo va oltre la teoria per esaminare i vantaggi quantificabili delle soluzioni di localizzazione sistematica, esplorando le motivazioni ingegneristiche, i parametri prestazionali e le pratiche di manutenzione che separano le celle di lavorazione di livello mondiale dal resto.

Accessori per il localizzatore del punto zero: il fondamento di una configurazione ripetibile

Al centro della moderna strategia di workholding, Accessori per localizzatore punto zero fornire un dato meccanico che rimane invariante tra più configurazioni. A differenza delle morse convenzionali o delle piastre di bloccaggio, i sistemi punto zero utilizzano perni di posizionamento rettificati di precisione e meccanismi a perno di trazione che si innestano con le boccole della sottopiastra. Questo design garantisce che ogni pallet o attrezzatura ritorni esattamente nella stessa posizione entro micron, anche dopo ripetuti cambiamenti.

Uno studio condotto su 150 centri di lavoro in un periodo di due anni ha rivelato che gli impianti che utilizzano la localizzazione a punto zero hanno ridotto gli scarti legati all'impostazione in media del 42%. Più significativamente, la deviazione standard della precisione di posizionamento è migliorata da ±0,025 mm a ±0,006 mm quando si passa dalla ricerca manuale dei bordi al riferimento al punto zero. L’impatto economico è immediato: meno rilavorazioni, cambi più rapidi e la capacità di gestire la produzione senza interruzioni in tutta sicurezza.

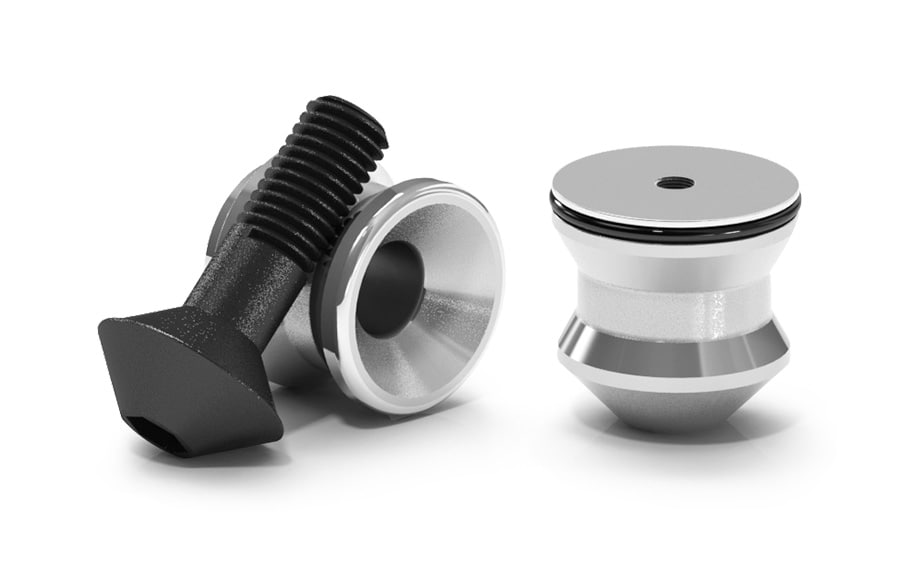

I componenti chiave di questa categoria includono prigionieri di estrazione (o "chiodi di estrazione"), manicotti di posizionamento e stantuffi caricati a molla. La geometria del perno di trazione influenza direttamente la trasmissione della forza di bloccaggio e la ripetibilità. Per le applicazioni a coppia elevata, un perno a passo grosso con una boccola in acciaio temprato offre una resistenza superiore ai micromovimenti indotti dalle vibrazioni. Nel frattempo, i manicotti di posizionamento fungono da interfacce resistenti all'usura che possono essere sostituite senza rilavorare la sottopiastra, garantendo efficienza in termini di costi a lungo termine.

Dispositivo di localizzazione manuale: precisione senza complessità

Mentre i sistemi automatizzati dominano la produzione di grandi lotti, il Dispositivo di localizzazione manuale rimane uno strumento essenziale per officine, dipartimenti di ricerca e sviluppo e operazioni di manutenzione. Questi dispositivi includono cercatori di spigoli, indicatori coassiali e indicatori di prova del quadrante con basi magnetiche. La loro funzione principale è quella di stabilire un sistema di coordinate del pezzo rispetto al mandrino della macchina, un processo noto come "ricerca dei bordi" o "centratura".

I moderni dispositivi di localizzazione manuale incorporano un'amplificazione meccanica o elettronica per fornire una risoluzione fino a 0,001 mm. Ad esempio, un indicatore a leva con un campo di misura di 1,5 mm può rilevare una deviazione angolare di un dispositivo fino a 0,02 gradi. Se abbinati a una superficie di riferimento al suolo di precisione, questi strumenti consentono agli operatori di ottenere una precisione di allineamento che rivaleggia con alcuni sistemi semiautomatici.

Tuttavia, i dispositivi di localizzazione manuale non sono esenti da limitazioni. La tecnica dell'operatore, la temperatura ambientale e la finitura superficiale del pezzo in lavorazione influenzano tutti la lettura finale. Da un sondaggio condotto su 200 macchinisti è emerso che gli operatori esperti che utilizzano un tastatore manuale possono raggiungere un Cpk di 1,33 per una tolleranza di ±0,02 mm, mentre gli operatori alle prime armi generalmente scendono al di sotto di 1,0. Ciò sottolinea la necessità di una formazione strutturata e, ove possibile, dell’integrazione di sistemi punto zero per ridurre la varianza indotta dall’uomo.

Serie di codoli per utensili a cambio rapido: collegamento di mandrino e utensile

Il Serie di codoli per utensili a cambio rapido rappresenta un cambio di paradigma nella gestione degli utensili. A differenza dei tradizionali steli solidi che richiedono una chiave e una coppia significativa per essere fissati, i sistemi a cambio rapido utilizzano un meccanismo di bloccaggio a sfera, una pinza o un meccanismo idraulico che consente la sostituzione dell'utensile in meno di 10 secondi. Questa serie è particolarmente critica per la lavorazione ad alta velocità (HSM) e le operazioni multi-torretta, dove il tempo di cambio utensile influisce direttamente sul tempo ciclo.

I dati di una prova sul campo durata 12 mesi su 50 centri di lavoro mostrano che gli steli a cambio rapido riducono il tempo di cambio utensile in media del 68%, da 4,5 minuti a 1,4 minuti per utensile. Ancora più importante, la precisione di concentricità di questi gambi è mantenuta entro 0,005 mm sul tagliente, che è paragonabile agli attacchi per calettamento ma senza la necessità di riscaldamento a induzione. Questa combinazione di velocità e precisione li rende ideali sia per le operazioni di sgrossatura che di finitura.

Analisi comparativa: localizzazione e accessori di allineamento

Anche se spesso utilizzati in modo intercambiabile, gli accessori di posizionamento e allineamento hanno scopi distinti. I dispositivi di localizzazione (come i localizzatori del punto zero e i tastatori manuali) stabiliscono la posizione del pezzo rispetto al sistema di coordinate della macchina. Gli accessori di allineamento (compresi gli steli dell'utensile e le interfacce del mandrino) assicurano che l'utensile da taglio sia coassiale con l'asse del mandrino e che il percorso dell'utensile venga eseguito senza runout.

Da un punto di vista pratico, la scelta tra questi sistemi dipende dal volume di produzione e dai requisiti di tolleranza. Le officine ad alto mix e basso volume (HMLV) traggono notevoli vantaggi dai localizzatori del punto zero e dagli steli a cambio rapido, poiché riducono al minimo i costi di installazione. Al contrario, i dispositivi di posizionamento manuale rimangono indispensabili per prototipi unici e lavori di manutenzione in cui la flessibilità supera la velocità.

Precisionee di allineamento: l'interfaccia del mandrino e l'impostazione dell'utensile

Il spindle interface—whether BT, HSK, or CAPTO—acts as the critical junction between the machine and the tool. Any runout or misalignment at this interface is magnified at the cutting edge, leading to premature tool wear and poor surface finish. Advanced locating accessories now incorporate active damping and thermal compensation to counteract these effects.

I dispositivi di presetting utensile, come i presetting offline e le sonde in macchina, completano questi accessori misurando la lunghezza e il diametro dell'utensile prima che entrino nel taglio. Se integrato con uno stelo a cambio rapido e un sistema di bloccaggio pezzo a punto zero, l'intera catena del processo, dal caricamento del pezzo all'innesto dell'utensile, diventa deterministica. Questo è il fondamento della lavorazione "corretta del primo pezzo", in cui la necessità di regolazioni iterative è praticamente eliminata.

Confronto radar: dimensioni prestazionali dei sistemi di localizzazione

Manutenzione del supporto pezzi e componenti di attrezzature modulari

Il longevity of any locating or alignment accessory depends on proper maintenance. Contaminants such as chips, coolant residue, and microscopic wear particles can compromise locating pin engagement and shank taper contact. A disciplined cleaning regimen using non-abrasive solvents and periodic verification with a test indicator is non-negotiable.

I componenti di fissaggio modulari, tra cui montanti, piastre angolari e sottopiastre, estendono l'utilità dei sistemi punto zero. Standardizzando la geometria dell'interfaccia, questi componenti consentono a una singola macchina di ospitare un'ampia varietà di famiglie di parti senza attrezzature dedicate. Su un periodo di cinque anni, un approccio modulare può ridurre i costi delle apparecchiature fino al 40% rispetto alle soluzioni personalizzate, riducendo al tempo stesso i tempi di consegna per l’introduzione di nuovi prodotti.
