Come i sistemi di morse pneumatiche e manuali ridefiniscono il bloccaggio di precisione sulle fresatrici verticali

La sfida del bloccaggio dietro ogni operazione di fresatura verticale

Ogni parte finita esce a centro di fresatura verticale dipende da una variabile che raramente riceve l'attenzione che merita: come è stato tenuto il grezzo durante il taglio. Un mandrino può essere perfettamente calibrato, il percorso utensile impeccabile e il flusso di refrigerante ideale, eppure una parte continua a uscire dalla tolleranza perché il pezzo si è spostato di pochi micron a metà ciclo. Il bloccaggio del pezzo è il partner silenzioso in ogni risultato dimensionale fornito da un'officina.

Nelle officine che gestiscono lotti di dimensioni miste, da singoli prototipi a cicli di produzione di diverse migliaia di pezzi, il metodo di bloccaggio deve essere flessibile senza sacrificare la ripetibilità. Ecco perché la conversazione è in giro sistemi di morse pneumatiche , sistemi di morse manuali , e le piastre di fissaggio standardizzate sono passate da un dettaglio di back-shop a una decisione di approvvigionamento in prima linea.

0,01 mm Tipico target di precisione ripetibile per le ganasce della morsa di precisione
30 secondi Tempo medio di bloccaggio ciclo per ciclo su sistemi pneumatici
4x Riduzione del tempo di setup riportata con il fissaggio a punto zero

Perché l'uniformità della forza di bloccaggio determina la qualità delle parti

La forza di serraggio non è un singolo numero statico. Cambia in base all'usura delle ganasce, alla tecnica dell'operatore, alla geometria della parte e alle vibrazioni di taglio. In un sistema manuale, la forza viene applicata mediante coppia manuale su un meccanismo a vite, il che significa che lo stesso operatore su due turni diversi può produrre una pressione di bloccaggio leggermente diversa. In un sistema pneumatico, la pressione dell'aria regolata tramite una valvola fornisce la stessa forza ciclo dopo ciclo, motivo per cui le celle ad alto volume e miscelazione tendono al bloccaggio automatizzato.

Solitamente tre fattori determinano la forza di serraggio effettivamente necessaria per un lavoro:

  • Forze di taglio generate dall'utensile, che variano in base alla profondità di taglio, alla velocità di avanzamento e alla durezza del materiale
  • Rigidità della parte, poiché supporti a pareti sottili o delicati possono deformarsi sotto una pressione di bloccaggio eccessiva
  • Rischio di vibrazioni e chiacchiere, che aumenta la richiesta di una forza di tenuta costante e di elevata entità
Una morsa che serra troppo leggermente favorisce il movimento e lo scarto della parte. Una morsa che serra in modo troppo aggressivo può distorcere il materiale sottile prima ancora che inizi il primo passaggio. Il sistema giusto trova la banda stretta tra i due.

Sistemi di morse pneumatiche: forza ripetibile per fresatura verticale di grandi volumi

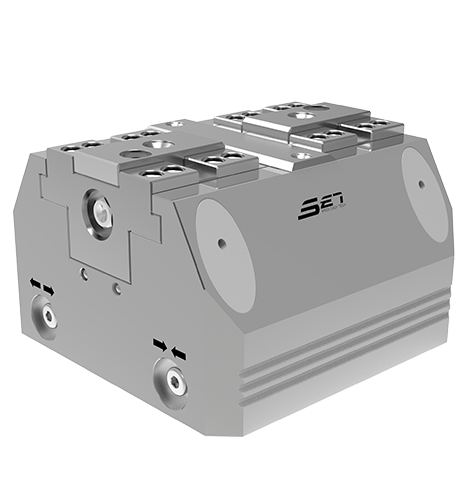

Pneumatic Vise Systems for vertical milling

sistemi di morse pneumatiche utilizzare aria compressa convogliata attraverso un cilindro per azionare la ganascia, sostituendo la vite manuale con una corsa controllata e ripetibile. Poiché la pressione dell'aria può essere impostata su un valore fisso e mantenuta costante, ogni parte di un lotto presenta condizioni di bloccaggio quasi identiche. Ciò è più importante nelle celle in cui a Lavorazione orizzontale CNC centro o a centro di fresatura verticale funziona incustodito attraverso più cambi di pallet.

I vantaggi comuni riportati negli ambienti di produzione includono:

Attributo Comportamento tipico
Consistenza del serraggio La varianza della forza rimane entro una banda ristretta e ripetibile attraverso i cicli
Tempo di ciclo L'attivazione viene attivata automaticamente, riducendo il tempo di permanenza dell'operatore
Impatto sulla fatica Elimina le ripetitive operazioni di serraggio manuale, riducendo lo sforzo dell'operatore durante un turno
Integrazione Può essere collegato agli interblocchi della macchina in modo che il mandrino non si avvii finché non viene confermata la pressione della pinza

Il compromesso riguarda le infrastrutture. I sistemi pneumatici richiedono un'alimentazione d'aria pulita e regolata, valvole aggiuntive e una manutenzione periodica delle guarnizioni. Per i negozi che già utilizzano lapidi ad azionamento pneumatico o piastre di fissaggio multistazione, l'aggiunta di morse pneumatiche è un'estensione naturale. Per una fresatrice manuale singola in un'officina a basso volume, l'investimento nella linea aerea potrebbe non essere ripagato rapidamente.

Sistemi di morse manuali: precisione flessibile per prototipi e lavori a basso volume

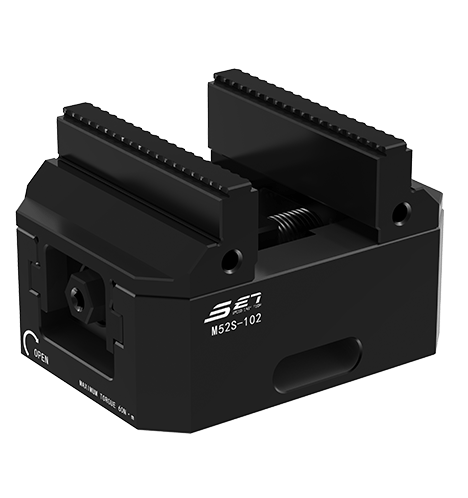

Manual Vise Systems for precision milling fixtures

sistemi di morse manuali rimangono la scelta predefinita in un'ampia quota di officine per il lavoro, e per una buona ragione. Una morsa manuale ben lavorata, serrata da un operatore esperto, può mantenere tolleranze sufficientemente strette per la maggior parte dei lavori di fresatura generali senza alcuna infrastruttura idraulica o pneumatica esterna. L'installazione è semplice: montare la morsa, indicarla perpendicolare al tavolo, caricare la parte e serrare.

I sistemi manuali tendono ad adattarsi meglio quando:

  1. Le dimensioni dei lotti sono piccole e la geometria delle parti cambia frequentemente tra un lavoro e l'altro
  2. L'officina non dispone già di una rete di aria compressa regolamentata
  3. Gli operatori necessitano di feedback tattile per valutare la forza di serraggio su supporti irregolari o delicati
  4. I vincoli di budget favoriscono un costo iniziale inferiore con una manutenzione semplice

Il limite è la coerenza tra operatori e turni. La coppia applicata manualmente varia naturalmente e, nei lavori di lunga durata, questa variazione può manifestarsi come una lenta deriva delle dimensioni della parte. Molte officine risolvono questo problema abbinando morse manuali a impugnature con limitazione di coppia o documentando una procedura di serraggio standard nelle istruzioni di lavoro.

Pneumatico vs manuale: un confronto affiancato

Criteri Sistemi di morse pneumatiche Sistemi di morse manuali
Ripetibilità della forza Alto, controllato dal regolatore Moderato, dipendente dall'operatore
Investimento iniziale Più in alto, richiede infrastrutture aeree Configurazione più bassa e minima
La migliore vestibilità Cicli ad alto volume e non presidiati Prototipo e lavoro misto a basso volume
Manutenzione Guarnizioni, valvole, controlli della qualità dell'aria Lubrificazione viti, controllo usura ganasce
Predisposizione all'automazione Compatibile con interblocchi e cambio pallet Richiede un intervento manuale ad ogni ciclo
Ripetibilità Tempo di ciclo Affaticamento dell'operatore Costo dell'infrastruttura

Piastra base del localizzatore punto zero: standardizzazione della configurazione su tutte le macchine


Zero Point Locator Base Plate for CNC machining

A Piastra di base del localizzatore del punto zero risolve un problema diverso rispetto alla morsa stessa: posizione ripetibile. Invece di indicare nuovamente un'attrezzatura ogni volta che si sposta tra le macchine, una piastra di base del punto zero consente all'operatore di far cadere un pallet o una morsa su una serie di posizionatori meccanici che riportano l'attrezzatura ogni volta nello stesso riferimento X, Y e Z, in genere entro pochi micron.

Ciò diventa particolarmente utile nei negozi che gestiscono un mix di a centro di lavoro universale , un dedicato centro di fresatura verticale , e a Portale della macchina CNC per parti più grandi. Un'attrezzatura qualificata una volta su una macchina può essere riposizionata su un'altra senza un ciclo completo di reindicazione, il che riduce considerevolmente i tempi di cambio.

Vantaggi tipici osservati nelle celle multi-macchina:

  • La qualificazione delle attrezzature viene eseguita una volta, quindi riutilizzata su più macchine utensili
  • Gli operatori dedicano meno tempo all'indicazione e più tempo al taglio
  • Il lavoro basato su pallet può essere organizzato offline mentre la macchina continua a eseguire il lavoro precedente
  • Ripetibilità across machines reduces first-article rejection rates

Integrazione dei sistemi di bloccaggio in un flusso di lavoro di lavorazione

Il diagramma seguente delinea una sequenza tipica dal pezzo grezzo al pezzo finito quando il bloccaggio pneumatico e una piastra base punto zero sono combinati su un centro di fresatura verticale .

Magazzino grezzo Caricato su pallet Piastra del punto zero Individua l'apparecchio Morsa pneumatica Parte dei morsetti Ciclo di lavorazione Il mandrino si innesta

Poiché la piastra del punto zero elimina la fase di indicazione e la morsa pneumatica elimina la fase di serraggio manuale, il tempo totale di non taglio tra i lavori diminuisce in modo significativo, motivo per cui molte officine standardizzano questo abbinamento per lavori di produzione ripetuti.

Scegliere il sistema giusto per un centro di lavoro universale

Non esiste un’unica risposta corretta in ogni reparto. La giusta combinazione dipende dal mix di componenti, dal volume e dall'infrastruttura esistente. Alcune domande pratiche aiutano a restringere la decisione:

  • L'officina dispone già di aria compressa regolata indirizzata alla macchina o è necessario installare nuove linee?
  • Con quale frequenza l'attrezzatura deve spostarsi tra una fresatrice verticale e una macchina orizzontale o a portale
  • È l'attuale tempo di taglio del collo di bottiglia o è il tempo di installazione e cambio formato
  • Gli operatori hanno bisogno del controllo tattile per parti delicate o irregolari oppure la priorità è la coerenza della forza?

Molte officine adottano un approccio ibrido: sistemi di morse manuali per la prototipazione e lavori una tantum, sistemi di morse pneumatiche per la produzione ripetuta e una piastra base con localizzatore del punto zero sotto entrambi in modo che la stessa base di attrezzatura possa spostarsi tra le macchine senza riqualificazione.

Manutenzione e longevità delle attrezzature per fresatura di precisione

Indipendentemente dal metodo di bloccaggio scelto dall'officina, la longevità dell'attrezzatura dipende da una routine di manutenzione coerente. Le superfici delle ganasce si usurano a causa del contatto ripetuto con il materiale grezzo, i perni di posizionamento accumulano trucioli e detriti e le guarnizioni degli attuatori pneumatici si degradano con il conteggio dei cicli e la qualità dell'aria.

Componente Intervallo di controllo consigliato Sintomo di fallimento
Superficie della mascella della morsa Ispezione visiva settimanale Perdita di aderenza, slittamento delle parti
Tenute pneumatiche Ogni 3-6 mesi Azionamento lento, perdita d'aria
Perni di posizionamento sulla piastra del punto zero Pulitura quotidiana Ripetibilità drift between setups
Meccanismo a vite sulla morsa manuale Lubrificazione mensile Forza di serraggio irregolare o incoerente

Tenere traccia di questi intervalli in un semplice registro di manutenzione, anziché fare affidamento sulla memoria, è uno dei modi più coerenti con cui le officine mantengono stabile la ripetibilità nel corso dei mesi di produzione.

Domande frequenti

Q1: Qual è la differenza principale tra i sistemi di morse pneumatiche e manuali?

I sistemi pneumatici utilizzano la pressione dell'aria regolata per azionare la ganascia, fornendo una forza di serraggio costante durante ogni ciclo, mentre i sistemi manuali si basano sulla coppia manuale, che offre controllo tattile ma maggiore variabilità tra gli operatori.

Q2: Ho bisogno di una piastra base per il localizzatore del punto zero se utilizzo solo una macchina?

Può comunque essere d'aiuto all'interno di una singola macchina consentendo la qualificazione delle attrezzature offline e la sostituzione rapida, ma il vantaggio aumenta quando le attrezzature si spostano tra più macchine, come un centro di fresatura verticale e un portale di macchine CNC.

Q3: I sistemi di morse pneumatiche possono danneggiare parti delicate o con pareti sottili?

Possono farlo se la pressione non è regolata correttamente per il pezzo, motivo per cui la maggior parte dei sistemi pneumatici consente all'operatore di impostare e bloccare una pressione massima adeguata al pezzo specifico.

D4: Quanto tempo di installazione può effettivamente far risparmiare una piastra base punto zero?

Le officine che eseguono lavori ripetuti segnalano comunemente riduzioni dei tempi di installazione di diverse volte rispetto ai metodi di indicazione tradizionali, poiché l'attrezzatura ritorna alla stessa posizione di riferimento senza allineamento manuale.

Q5: Un sistema di morse manuali è sufficiente per lavori con tolleranze strette?

Sì, in molti casi, a condizione che la morsa sia ben mantenuta, squadrata correttamente e serrata con una procedura coerente e documentata in modo che la forza non vari in modo significativo tra le parti o i turni.
