Soluzione di bloccaggio pezzo a punto zero a cambio rapido per frese per alesatura orizzontale per stampi pesanti

Introduzione

Le alesatrici orizzontali sono apparecchiature di lavorazione essenziali per l'alesatura di fori profondi e la lavorazione di cavità di precisione nel settore della produzione di stampi pesanti. Tuttavia, la maggior parte delle fabbriche di stampi deve affrontare limitazioni di lavorazione costanti causate dai metodi di bloccaggio tradizionali, tra cui l'impostazione del pezzo che richiede molto tempo, una precisione di allineamento manuale incoerente, un cambio di lotto inefficiente e un posizionamento instabile per componenti di stampi grandi e pesanti.
Suzhou SET Industrial Equipment System Co., Ltd. (SET) è specializzata nella ricerca e sviluppo e nella produzione di sistemi di posizionamento del punto zero industriali. Per affrontare i punti critici comuni nella lavorazione di alesatura di stampi pesanti, SET ha sviluppato una soluzione di bloccaggio pezzo a punto zero dedicata per le alesatrici orizzontali. Grazie alla precisione di posizionamento ripetuto a livello di micron e alla struttura rigida di bloccaggio per carichi pesanti, il sistema migliora efficacemente la stabilità e l'efficienza della lavorazione di stampi pesanti, aiutando i produttori di stampi a ottenere flussi di lavoro di produzione flessibili e ad alto rendimento.

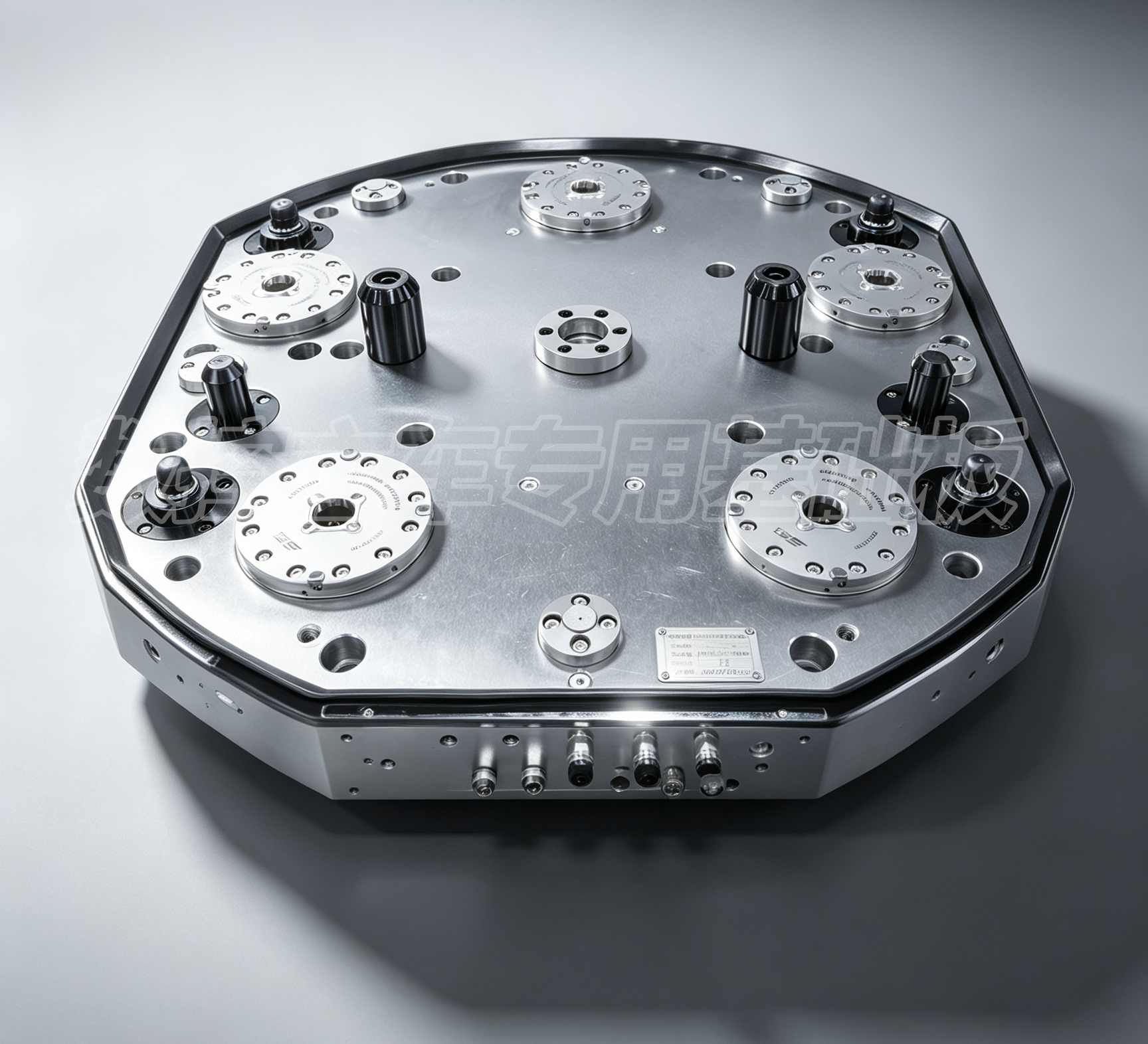

zero point positioning system

1. Sfide del settore: limitazioni principali nella lavorazione di alesatura orizzontale di stampi pesanti

Gli stampi pesanti, compresi gli stampi per pannelli automobilistici, gli stampi a iniezione di grandi dimensioni e gli stampi per pressofusione, sono caratterizzati da dimensioni sovradimensionate, peso elevato, severi requisiti di precisione e caratteristiche di produzione ad alto mix e basso volume. I metodi tradizionali di bloccaggio e posizionamento creano molteplici limitazioni di lavorazione per le operazioni di alesatura orizzontale:
Bassa efficienza di bloccaggio : Gli operatori in genere dedicano dalle 2 alle 3 ore all'allineamento del comparatore e alla regolazione dello spingidisco durante la sostituzione del pezzo. Il tempo di inattività prolungato della macchina riduce notevolmente l'efficacia complessiva dell'attrezzatura, con la maggior parte delle officine che mantengono l'utilizzo della macchina al di sotto del 50%.
Ripetibilità di posizionamento instabile : I risultati dell'allineamento manuale variano in base all'esperienza dell'operatore, producendo spesso deviazioni di posizionamento superiori a 0,02 mm. Tali incoerenze causano facilmente problemi di fuori tolleranza nella coassialità della barenatura di fori profondi e nella precisione del posizionamento della cavità, aumentando i rapporti di scarto e rilavorazione.
Vibrazioni e spostamenti del pezzo durante il taglio pesante : Il bloccaggio convenzionale della piastra di pressione fornisce una forza di tenuta diffusa. Durante la rimozione di materiale pesante, i pezzi dello stampo di grandi dimensioni tendono a vibrare o spostarsi leggermente, determinando una scarsa qualità della finitura superficiale e un'usura accelerata dell'utensile.
Scarsa flessibilità produttiva : Il passaggio da un tipo di stampo all'altro spesso richiede una nuova regolazione dell'attrezzatura e una ricalibrazione del benchmark. Il flusso di lavoro tradizionale non può adattarsi completamente alle richieste di consegna rapida per ordini di stampi multivarietà e di piccoli lotti.

2. Vantaggi della soluzione: caratteristiche tecniche del sistema di posizionamento del punto zero SET

Il sistema di bloccaggio a punto zero SET è una soluzione di bloccaggio pezzo modulare a cambio rapido ad alta precisione sviluppata per macchine utensili CNC per carichi pesanti. Il modello tradizionale LQNCZ-20-K è strutturalmente ottimizzato per ambienti di taglio con carichi pesanti, integrando posizionamento di precisione, bloccaggio rigido, rilevamento operativo e protezione anticontaminazione completa per adattarsi perfettamente alle condizioni di lavorazione dell'alesatrice orizzontale.

Il posizionamento ripetuto a livello di 2.1 micron elimina gli errori di benchmark manuali

Adottando una struttura conica autocentrante e bloccaggio a sfera in acciaio a tre vie, il sistema di punto zero SET offre una precisione di posizionamento ripetuta stabile entro 0,005 mm, riducendo efficacemente al minimo gli errori causati dall'allineamento manuale del quadrante.
Una volta calibrati gli impianti o i pezzi per la prima volta, i pallet possono circolare liberamente tra le macchine utensili e le stazioni preimpostate offline senza ripetuti allineamenti. I benchmark di posizionamento unificati garantiscono una precisione dimensionale costante attraverso le procedure di produzione multiprocesso e tra macchine.

2.2 Bloccaggio rigido per carichi pesanti per una lavorazione stabile di stampi di grandi dimensioni

Ogni localizzatore di punto zero LQNCZ-20-K fornisce una forza di bloccaggio standard di 17 kN con supporto di aumento della pressione secondario. Il design strutturale elimina il gioco radiale in condizioni di taglio pesanti, offrendo una forte resistenza alle vibrazioni della lavorazione e agli impatti di taglio.
Tutte le unità di posizionamento sono dotate di alloggiamento completamente chiuso e strutture di tenuta complete, che isolano efficacemente trucioli di ferro, fluido da taglio e contaminanti dell'officina. Il sistema mantiene prestazioni affidabili attraverso milioni di cicli di lavoro in ambienti difficili di lavorazione a umido.

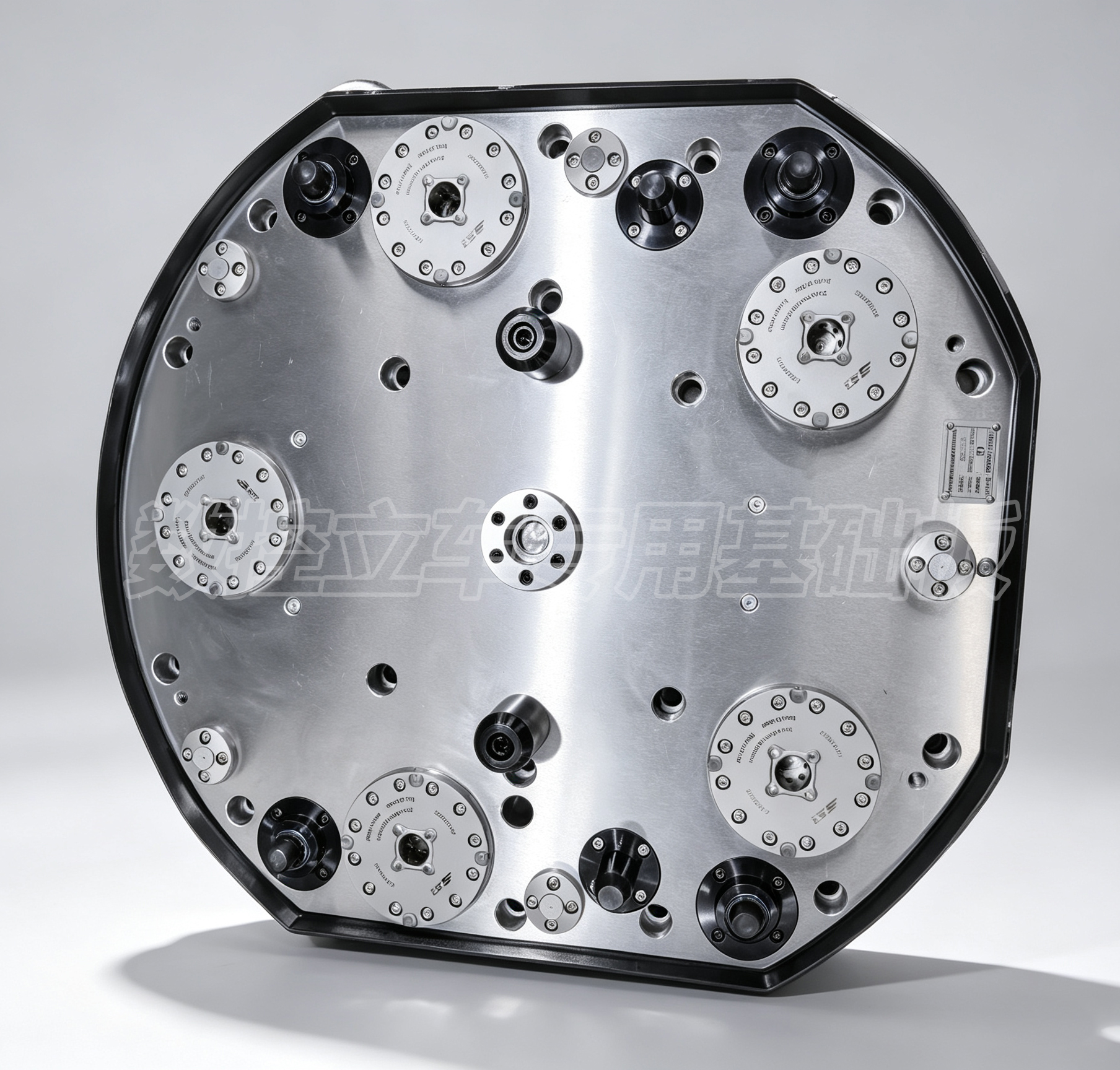

zero point positioning system

2.3 Il cambio rapido di secondo livello migliora notevolmente l'efficienza della configurazione

Abbinata ai pallet a punto zero SET e alle piastre base con scanalatura a T, la soluzione supporta la preimpostazione del pezzo completamente offline e il bloccaggio fuori macchina. Le macchine utensili non rimangono più inattive durante la sostituzione delle attrezzature e la regolazione del pezzo.
Il tempo di cambio pezzo è ridotto dalle tradizionali 2 ore di bloccaggio manuale a meno di 10 secondi di cambio pallet a punto zero. I dati applicativi in ​​loco mostrano una riduzione del tempo di bloccaggio di circa il 90% e un tasso di utilizzo della macchina migliorato superiore al 90%.

2.4 Il rilevamento intelligente e la pulizia automatica riducono i rischi operativi

Ogni localizzatore del punto zero è dotato di moduli di rilevamento dello stato di bloccaggio e di monitoraggio della tenuta dell'aria. Il sistema attiva segnali di allarme se il montaggio del pallet è incompleto, evitando efficacemente errori di posizionamento causati da trucioli residui o particelle estranee.
Le strutture centrali di soffiaggio dell'aria integrate puliscono automaticamente le superfici di contatto di posizionamento prima dell'installazione del pallet, garantendo una precisione stabile e costante durante i cicli di lavorazione batch continui.

3. Composizione di soluzioni modulari per frese alesatrici orizzontali

SET fornisce un sistema modulare completo di bloccaggio del pezzo a punto zero, su misura per la lavorazione di alesatura orizzontale di stampi pesanti. Il set completo di componenti è compatibile con la maggior parte delle alesatrici orizzontali CNC e dei centri di lavoro orizzontali più diffusi sul mercato.

3.1 Configurazione dei componenti principali

SET Piastra base punto zero : Personalizzato per piani di lavoro con scanalatura a T della macchina con planarità ad alta precisione, che funge da supporto di riferimento di posizionamento unificato.
SET Localizzatore punto zero LQNCZ-20-K : Unità di posizionamento per carichi pesanti completamente sigillata con pulizia ad aria integrata e interfacce di rilevamento del segnale.
IMPOSTA il pallet del punto zero : Pallet strutturale rinforzato per l'installazione di stampi pesanti, con tiranti di posizionamento premontati per un aggancio rapido e preciso.
SET Tiranti di posizionamento : Perni di trazione temprati ad alta resistenza che cooperano precisamente con i localizzatori del punto zero per garantire una trasmissione uniforme della forza di chiusura.
IMPOSTA la stazione di preselezione offline : Banco di lavoro indipendente fuori macchina per il bloccaggio, l'allineamento e l'ispezione dello stampo senza occupare tempo di lavorazione della macchina.

3.2 Scenari di trattamento applicabili

● Tipi di stampi pesanti : Stampi per coperture automobilistiche, stampi ad iniezione di grandi dimensioni, stampi per pressofusione
● Processi di lavorazione : Barenatura di fori profondi, fresatura di cavità di precisione, lavorazione su 5 lati, lavorazione composita multiprocesso
● Modalità di produzione : Produzione ad alto mix di bassi volumi, celle di produzione flessibili, aggiornamento robotizzato di carico e scarico automatizzato

4. Flusso di lavoro standard in 4 fasi per una lavorazione efficiente

Il sistema di posizionamento del punto zero SET presenta un funzionamento semplice e standardizzato, che richiede una formazione professionale minima per gli operatori dell'officina. L’intero processo di lavoro è semplificato in quattro fasi:
Calibrazione del benchmark : Fissare la piastra di base del punto zero sul piano di lavoro dell'alesatrice orizzontale e completare la calibrazione delle coordinate una tantum per stabilire un punto di riferimento di lavorazione unificato e stabile.
Bloccaggio del pezzo offline : Installa e fissa stampi pesanti su pallet a punto zero nella stazione preimpostata offline, allineamento completo e ispezione di precisione fuori macchina.
Aggancio rapido dei pallet : sollevare il pallet preimpostato sul piano di lavoro della macchina, allineare i perni di trazione con i posizionatori e completare il bloccaggio automatico entro 10 secondi.
Ciclo di produzione continua : Rilasciare la pressione dell'aria per sbloccare i pallet al termine della lavorazione, sostituirli con nuovi pallet preregolati e mantenere il funzionamento continuo della macchina senza tempi di fermo.

5. Vantaggi pratici della produzione e miglioramento dei dati

Casi di applicazione di massa in loco nelle officine di produzione di stampi hanno verificato miglioramenti globali in termini di efficienza, precisione e costi di produzione dopo l'adozione del sistema di cambio rapido del punto zero SET.

5.1 Miglioramento dell'efficienza

Il tempo di impostazione del pezzo viene ridotto da 2 ore di funzionamento manuale a 10 secondi. Il tasso di utilizzo delle macchine aumenta da una media del 50% a oltre il 90%. Il ciclo di cambio batch dello stampo è notevolmente ottimizzato: dalla regolazione manuale di mezza giornata alla sostituzione del pallet di circa 5 minuti.

5.2 Miglioramento della stabilità di precisione

La precisione del posizionamento ripetuto è ottimizzata dal tradizionale allineamento manuale di ±0,02 mm al posizionamento stabile del sistema di ±0,005 mm. I tassi di scarto e rilavorazione degli stampi in officina sono ridotti dal 5% a meno dello 0,5%. La coassialità della perforazione di fori profondi può essere controllata costantemente entro 0,01 mm, soddisfacendo i requisiti di produzione di stampi di precisione di alto livello.

5.3 Riduzione dei costi di produzione

Il sistema riduce circa il 95% delle ore lavorative di allineamento manuale e regolazione delle attrezzature, consentendo ai singoli operatori di gestire più macchine utensili contemporaneamente. La rigidità stabile del bloccaggio riduce le vibrazioni del pezzo durante il taglio pesante, riducendo l'usura dell'utensile di circa il 30% e prolungando la durata utile dell'utensile. La struttura durevole completamente sigillata estende il ciclo di servizio delle apparecchiature fino a milioni di operazioni, riducendo i costi di manutenzione delle apparecchiature a lungo termine e di sostituzione delle apparecchiature.

6. Forza del marchio e della produzione

Suzhou SET Industrial Equipment System Co., Ltd. si concentra da più di dieci anni sul sistema di posizionamento del punto zero e sulla ricerca e sviluppo e produzione di dispositivi a cambio rapido, supportando una produzione completamente indipendente e un rigoroso controllo di qualità senza esternalizzare la lavorazione OEM.
● Dotati di una base di produzione professionale a Suzhou e di un laboratorio di test di precisione a temperatura costante, tutti i prodotti vengono sottoposti a tre cicli di calibrazione di precisione prima della consegna.
● Possiede diritti di proprietà intellettuale indipendenti e tecnologie brevettate in strutture coniche autobloccanti e di tenuta anti-scheggiatura completa, mantenendo una competitività tecnica stabile nel campo della tenuta industriale.
●  Serve più di 400 aziende produttrici di stampi, con un riconoscimento stabile e ripetuto da parte dei clienti e una partecipazione a lungo termine a fiere di settore professionali come CCMT.
● Fornisce servizi one-stop localizzati, tra cui progettazione di soluzioni personalizzate, installazione in loco, formazione tecnica e supporto post-vendita a lungo termine.

7. Conclusione

Il bloccaggio manuale inefficiente e il posizionamento instabile sono i principali fattori che limitano la produttività e la precisione nella lavorazione di alesatura orizzontale di stampi pesanti. La soluzione di bloccaggio pezzo a cambio rapido SET punto zero risolve efficacemente i tradizionali punti critici della lavorazione grazie al posizionamento stabile della ripetizione di 0,005 mm, al bloccaggio rigido per carichi pesanti, al cambio pallet di secondo livello e alla protezione anticontaminazione intelligente.
Il sistema aiuta i produttori di stampi a ridurre i costi di produzione, a stabilizzare la qualità della lavorazione, a migliorare l'efficienza operativa delle apparecchiature e a realizzare un aggiornamento flessibile della produzione. Dal tradizionale allineamento manuale al moderno presetting offline e allo scambio rapido dei pallet, SET fornisce soluzioni di posizionamento del punto zero affidabili ed economiche per la lavorazione di alesatura orizzontale di stampi pesanti, supportando lo sviluppo di alta qualità dell'industria manifatturiera di precisione.
Le aziende che pianificano aggiornamenti delle attrezzature per alesatrici orizzontali possono consultare il team tecnico SET in merito al tipo di macchina, alle dimensioni del pezzo, al carico di lavorazione e alle richieste di automazione per ottenere soluzioni personalizzate di configurazione del supporto pezzo a punto zero.
