Basso tasso di utilizzo delle attrezzature e lunghi tempi di attrezzaggio del pezzo su macchine utensili a 5 assi? Gli utensili a cambio rapido a punto zero eliminano completamente il punto dolente di un'impostazione degli utensili inefficiente.

Dentrotroduzione

Di fascia alta Lavorazione a 5 assi le apparecchiature sono diventate infrastrutture steard in tutto il mondo stampo di precisione , aerospaziale , nuovo veicolo energetico , Componente di precisione 3C , settori della produzione di valvole idrauliche e automazione. Sempre più fabbriche stanno investendo molto nel premio Lavorazione a 5 assi centers , macchine a tavola rotante inclinabile e attrezzature turn-mill a 5 assi per potenziare la capacità produttiva. Tuttavia, persiste un punto dolente diffuso nel settore: molti titoli di alto valore Macchine utensili a 5 assi non riescono a fornire produttività, rendimento e margini di profitto attesi.

Sugli impianti di produzione effettivi, le statistiche mostrano che il tempo effettivo di taglio dei metalli è di Macchine a 5 assi è spesso inferiore al 40% del tempo operativo totale. Oltre il 60% dei tempi di fermo macchina è occupato da operazioni senza valore aggiunto, comprese quelle manuali centratura , ricerca dei bordi e impostazione degli strumenti , montaggio e smontaggio attrezzature, calibrazione del punto di riferimento del pezzo e lotto cambio di produzione .

Mentre la produzione moderna si sposta verso multi-varietà, piccoli lotti, tempi di consegna brevi modelli di ordine, i limiti dei flussi di lavoro di lavorazione tradizionali sono diventati sempre più evidenti. Lunghi cicli di impostazione comportano frequenti fermi macchina; serraggio ripetuto del complesso parti poliedriche genera errore di bloccaggio cumulativo che provoca deviazioni dimensionali e scarsa finitura superficiale; la qualità della lavorazione dipende eccessivamente dall'esperienza degli operatori senior, il che porta a una consistenza instabile dei lotti e ad elevati rischi di scarto.

La maggior parte dei produttori trascura un fatto fondamentale: la produttività massima del Attrezzatura a 5 assi non è determinato esclusivamente dalle prestazioni dell'hardware della macchina, ma dal supporto sistema di tenuta del lavoro . Senza aggiornamenti iterativi ai processi di fissaggio e posizionamento, anche le macchine a 5 assi di alto livello non possono raggiungere il potenziale di precisione ed efficienza progettato. Essendo una soluzione steardizzata e matura, il sistema di bloccaggio pezzo a cambio rapido punto zero risolve efficacemente l'installazione lenta, instabile dato e basso utilizzo della macchina , diventeo un aggiornamento fondamentale per il miglioramento delle fabbriche di precisione Efficacia complessiva delle apparecchiature (OEE) e ridurre rottami di massa tariffe.

1. Punti critici fondamentali del fissaggio tradizionale nella produzione a 5 assi

Elaborazione convenzionale basata su morse da banco e gli apparecchi dedicati su misura sono progettati per scenari di produzione di massa tradizionali e non possono adattarsi alla corrente produzione flessibile richieste. I principali inconvenienti sono così riassumibili:

1.1 La configurazione prolungata del cambio limita la produttività effettiva

I flussi di lavoro tradizionali richiedono ripetuti posizionamenti manuali, calibrazione del sistema di coordinate e compensazione dell'offset utensile per ogni sostituzione di pezzo, cambio di lotto e rilavorazione di pezzi. Il tempo di impostazione singolo per irregolari complessi Parti a 5 assi spesso supera i 30 minuti. I frequenti arresti per il debug comprimono gravemente il tempo di taglio effettivo e riducono l'efficienza operativa complessiva dell'officina.

1.2 Il bloccaggio ripetuto causa una perdita cumulativa di precisione

Il più gree vantaggio di Lavorazione a 5 assi è un bloccaggio una tantum per l'elaborazione del collegamento su più superfici. Tuttavia, gli apparecchi tradizionali richiedono ripetuti disassemblaggi e riposizionamenti. Trasferimento del pezzo tra attrezzature e Macchina di misura a coordinate (CMM) la rilavorazione porta al continuo dato offset, con conseguente precisione geometrica e posizionale fuori tolleranza. Ciò causa enormi perdite economiche per beni di alto valore aerospaziale components e stampi di precisione.

1.3 Gli impianti personalizzati comportano costi elevati e bassa versatilità

Per soddisfare le diverse esigenze di produzione, le fabbriche devono personalizzare attrezzature esclusive per diversi pezzi, il che comporta costi di approvvigionamento elevati, grei magazzini e bassi tassi di riutilizzo. Le attrezzature personalizzate non possono adattarsi rapidamente agli ordini iterativi di nuovi prodotti, formeo un collo di bottiglia significativo per la produzione flessibile.

1.4 L’elevata dipendenza dall’esperienza manuale ostacola la steardizzazione

Il posizionamento tradizionale e il presetting utensile si basano interamente sulla competenza dell'operatore. I cicli di formazione dei nuovi dipendenti sono lunghi e le dimensioni e la qualità dei prodotti variano notevolmente durante i passaggi di turno. La stabilità della produzione è strettamente legata ai tecnici senior, rendendo impossibile una produzione di massa steardizzata e replicabile.

2. Bloccaggio pezzo a cambio rapido a punto zero: soluzione di lavorazione a 5 assi steardizzata

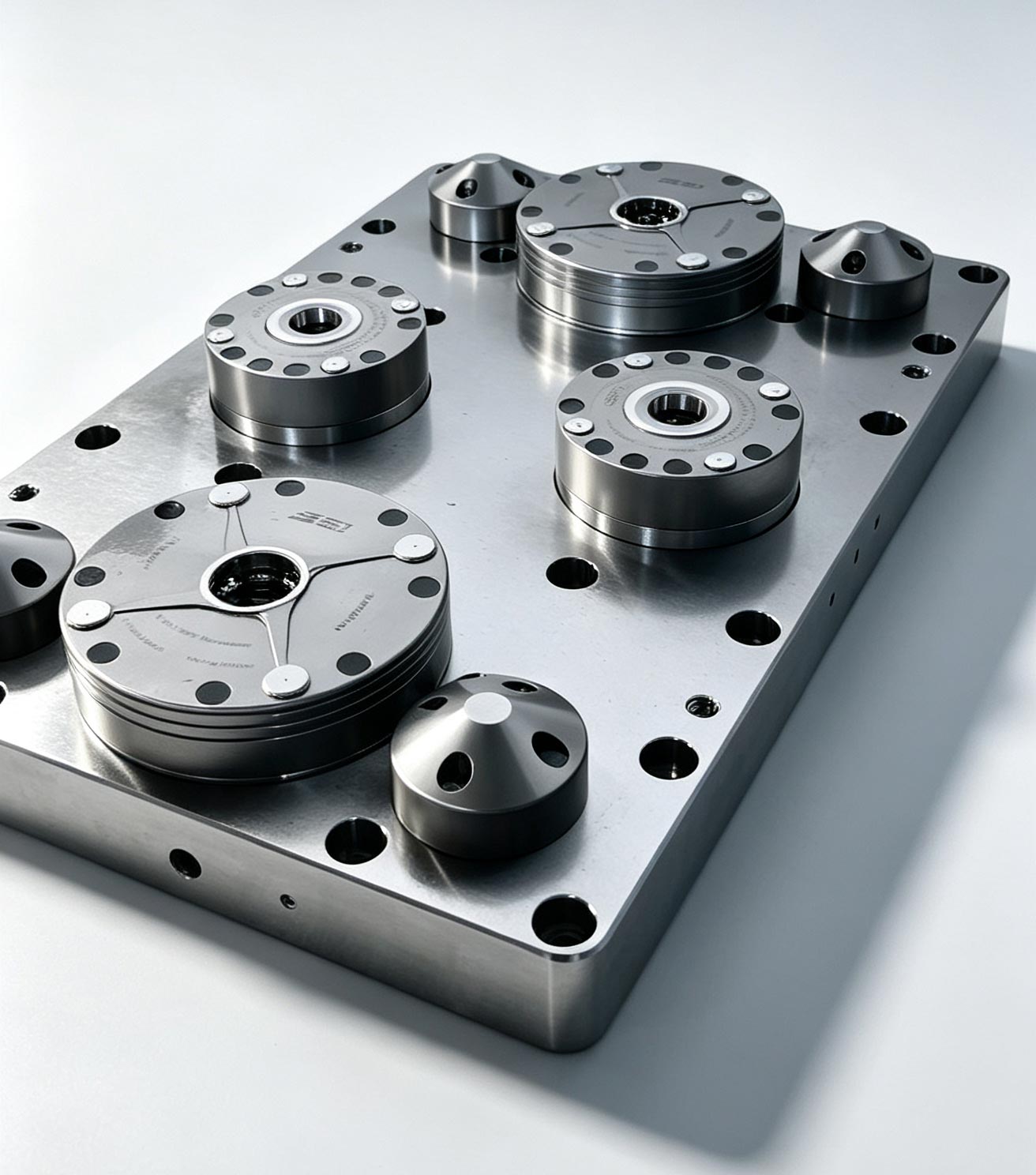

Il sistema di cambio rapido punto zero adotta un'architettura tecnica standardizzata posizionamento delle piastre di base e di alta precisione tirare le borchie , costruendo un processo unificato e fisso dato . Realizza la pre-regolazione offline integrata di pezzi, attrezzature e pallet , risolvendo radicalmente i punti critici del settore come il difficile setting degli utensili, il cambio lento, il posizionamento caotico e la precisione instabile, e soddisfacendo pienamente le caratteristiche di produzione di alta precisione, alta efficienza e flessibilità delle moderne officine a 5 assi.

2.1 Cambio rapido di secondo livello, miglioramento significativo dell'OEE della macchina

Il system completely reforms the traditional on-machine debugging mode. All pre-production work including workpiece clamping, tool setting and inspection can be completed on independent stazioni preimpostate offline . Dopo il pre-regolato pallet è a posto, il posizionamento e il bloccaggio possono essere completati in 3–5 secondi senza dover ripetere la ricerca dei bordi, la calibrazione delle coordinate e la compensazione dei parametri.

Per scenari di cambio ad alta frequenza nei settori degli stampi, delle nuove energie e aerospaziale, la soluzione riduce il tempo di debug di un singolo batch da 2-4 ore a 10 minuti. Il generale utilizzo della macchina e OEE delle attrezzature a 5 assi sono aumentate stabilmente del 25%–35%. La modalità parallela di taglio in macchina e pre-regolazione offline elimina il funzionamento del mandrino al minimo e realizza una produzione continua ed efficiente.

2.2 Dato unificato dell'intero processo, eliminazione degli errori di lavorazione cumulativi

Il sistema di bloccaggio pezzo a cambio rapido punto zero unifica dato di progettazione , dato di bloccaggio e dato di ispezione . I pezzi con pallet standard possono essere trasferiti senza soluzione di continuità Lavorazione a 5 assi centers , centri di lavoro orizzontali , Elettroerosione (EDM) attrezzature e CMM dispositivi con deviazione di posizionamento pari a zero durante l'intero processo.

In Taglio collegato all'asse B/C delle macchine rotanti inclinabili a 5 assi, la struttura di posizionamento conico di precisione resiste all'impatto di taglio multidirezionale ed evita lo spostamento delle vibrazioni. Dotato di moduli punto zero con supporto flottante , sopprime efficacemente la deformazione del serraggio delle pareti sottili parti in titanio e leghe di alluminio .

La verifica pratica in officina mostra che il tasso di scarto complessivo è ridotto di oltre il 70% e il tasso di qualificazione dei lotti rimane superiore al 98%. Per la produzione di stampi, substrati punto zero condivisi per inserti centrali , cavità e diapositive supportare un morsetto lavorazione su cinque lati , eliminando ripetuti errori di bloccaggio, garantendo spazi di adattamento uniformi dello stampo e riducendo notevolmente il carico di lavoro di lucidatura e rilavorazione post-elaborazione.

2.3 Design modulare universale, riduzione dei costi delle attrezzature e supporto della produzione flessibile

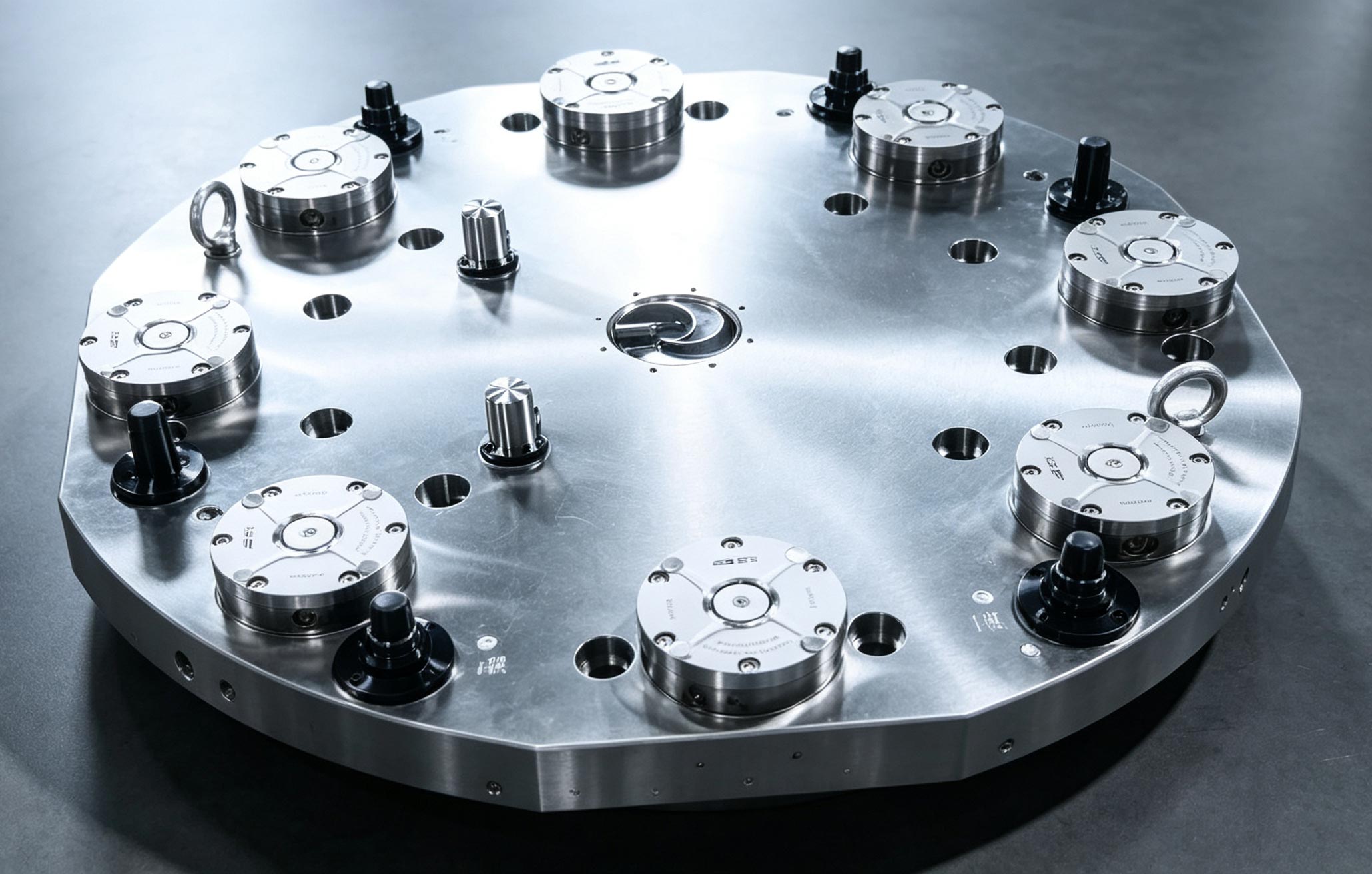

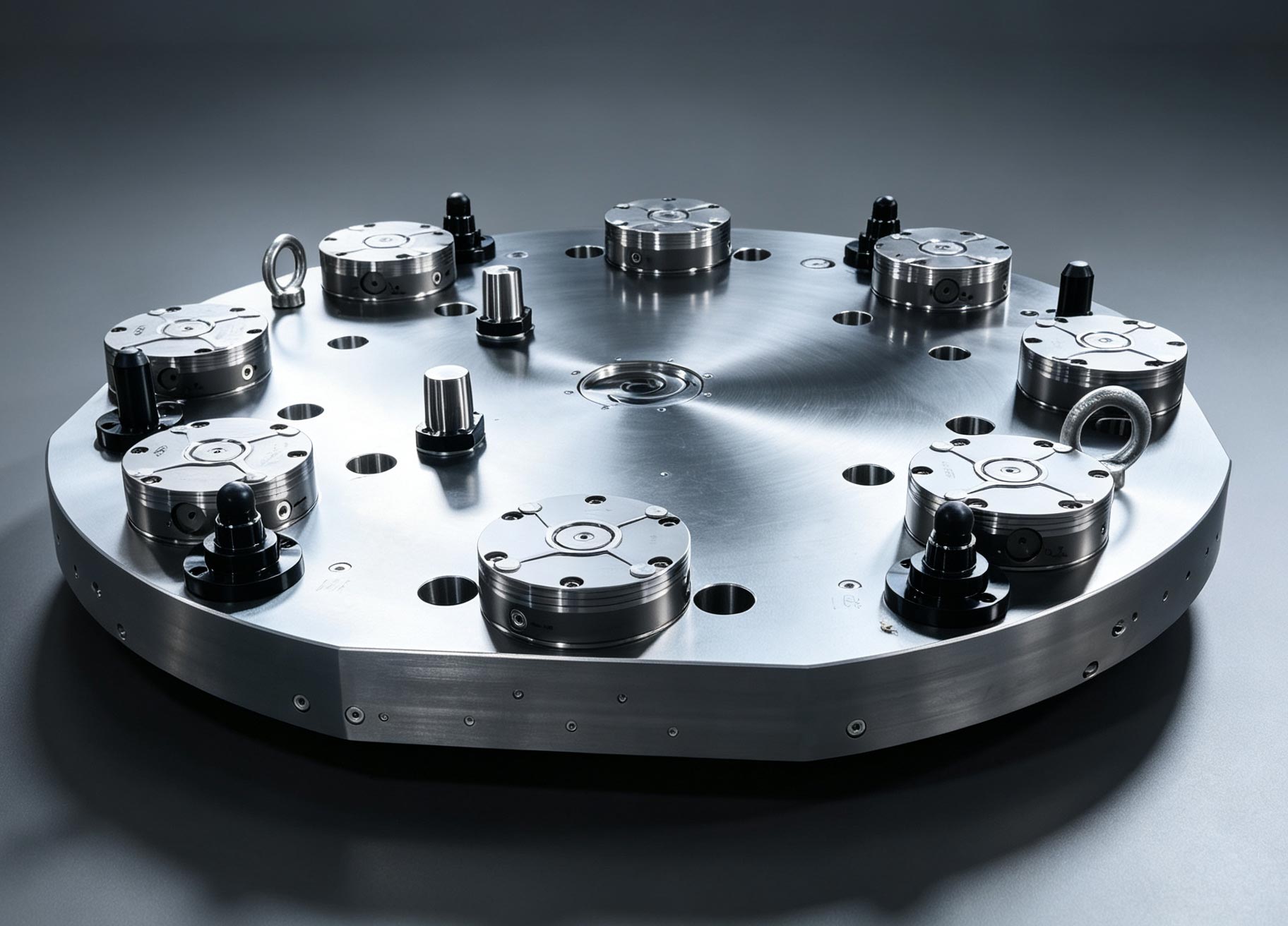

Il standardized grid structure of sistema di cambio rapido punto zeros è altamente compatibile con morse da banco , piani magnetici sinusoidali e various custom tooling accessories. A single set of posizionamento delle piastre di base può adattarsi a decine di specifiche del pezzo, evitando ripetute personalizzazioni di attrezzature esclusive per nuovi prodotti.

Accessori ausiliari come blocchi montanti e piastre angolari prevenire efficacemente l'interferenza dello strumento, soddisfacendo i requisiti di elaborazione di stampi a cavità profonda , parti di forma speciale e miniatura Componente di precisione 3Cs . Alta tensione localizzatori idraulici del punto zero sono adatti per lavori pesanti energia eolica e componenti navali , bilanciando rigidità di bloccaggio ultraelevata e cambio efficiente.

Questo design modulare riduce i costi di approvvigionamento delle apparecchiature di fabbrica e di inventario di oltre il 30%, adattandosi perfettamente alla produzione flessibile a flusso misto di ordini di più varietà.

2.4 Standardizzare i processi di produzione, ridurre la dipendenza dall'esperienza manuale

Il system binds workpiece coordinate systems and tool compensation parameters to standard pallets for permanent reuse. Operators do not need professional positioning and tool-setting skills, greatly lowering the threshold for post operation and new staff training costs.

Integrato dato air-blow cleaning e ispezione della tenuta dell'aria le funzioni identificano automaticamente i detriti di ferro sulle superfici di posizionamento e lo stato di bloccaggio non qualificato, evitando efficacemente rottami di massa causati dalla negligenza umana. Risolve completamente le fluttuazioni di qualità causate dalla rotazione del personale e dal passaggio dei turni, realizzando flussi di lavoro di elaborazione a 5 assi standardizzati, replicabili e stabili.

2.5 Riservare interfacce di automazione e potenziare la produzione intelligente non presidiata

Le strutture di attrezzature tradizionali non possono eguagliare le attrezzature di carico e scarico automatizzate, diventando un ostacolo chiave all'aggiornamento intelligente delle officine a 5 assi. Lo standardizzato tirare il perno l'interfaccia del sistema punto zero si adatta perfettamente pinze robotiche , librerie di materiali automatiche e binari di trasferimento, realizzando un cambio pallet completamente automatico.

Diversi pallet preregolati possono circolare e alimentare materiali durante la notte turni non presidiati , supportando il taglio continuo di macchine a 5 assi e massimizzando la capacità produttiva nei turni notturni. Nel frattempo, il segnale dello stato di bloccaggio può essere collegato al sistema di controllo dell'attrezzatura per il monitoraggio in tempo reale, fornendo una solida base hardware affinché le fabbriche possano passare dalla lavorazione a macchina singola a Sistema di produzione flessibile (FMS) .

3. Vantaggi delle applicazioni di settore e dell'implementazione in loco

3.1 Produzione di stampi di precisione

Ampiamente applicabile a stampi ad iniezione , stampi per stampaggio e stampi pressofusi per la finitura a 5 assi e la pulizia degli angoli. Il ciclo di cambio stampo viene ridotto da 4 ore a 15 minuti. Multi-cavità unificata dato il posizionamento ottimizza la precisione dell'adattamento dello stampo, riduce i cicli di consegna e prolunga la durata dello stampo.

3.2 Lavorazioni meccaniche di precisione aerospaziali

Ideale per parti a parete sottile di alta precisione come componenti strutturali in titanio , pale della turbina e staffe satellitari . Controlla efficacemente la deformazione del serraggio, garantisce una deviazione zero del dato nel trasferimento tra processi, soddisfa stabilmente precisione a livello di micron standard e riduce le perdite di scarti di parti di alto valore.

3.3 Componenti per veicoli a nuova energia

Adattabile alla produzione mista di vassoi per batterie , alloggiamenti del motore e scatole del cambio . Supporta il rapido cambio di diversi modelli di pezzi, raddoppia la capacità di produzione su linea singola e si adatta all'iterazione rapida e alle caratteristiche di produzione multi-lotto di piccoli lotti dei veicoli a nuova energia.

3.4 Parti 3C e microprecisione

Compatto mini unità punto zero adattarsi a pezzi piccoli come Accessori AR e cavità comunicative . Evitano le interferenze degli utensili, garantiscono un'accuratezza dimensionale del lotto altamente coerente e migliorano il tasso complessivo di qualificazione del prodotto.

3.5 Macchinari generali e apparecchiature di automazione

Adatto alla lavorazione componenti del riduttore , corpi di valvole idrauliche e strumenti di automazione. Un set di apparecchiature punto zero copre più specifiche di prodotto, riduce l'arretrato di inventario delle attrezzature e migliora significativamente l'efficienza della consegna degli ordini.

4. Conclusione

Il core competition of modern Lavorazione a 5 assi non si basa più esclusivamente sulle prestazioni dell’hardware della macchina utensile. Per la maggior parte delle fabbriche, la chiave per superare il collo di bottiglia dei profitti è eliminare i collegamenti di bloccaggio e posizionamento inefficienti e costruire una serie di sistemi di attrezzaggio standard ad alta precisione, flessibili e automatizzati.

Come soluzione di supporto fondamentale per l'elaborazione intelligente a 5 assi, il sistema di bloccaggio pezzo a cambio rapido punto zero aiuta le aziende a realizzare aggiornamenti completi in quattro dimensioni:

• Miglioramento dell'efficienza : Elimina i tempi di configurazione e impostazione degli strumenti non validi, migliora notevolmente utilizzo della macchina e OEE;
• Stabilizzazione della qualità : Unifica l'intero processo dato benchmark, eliminare errori cumulativi e stabilizzare la resa dell'elaborazione batch;
• Riduzione dei costi : Ridurre i costi di approvvigionamento delle attrezzature, le perdite di scarti dei pezzi e le spese di formazione manuale;
• Potenziamento intelligente : Realizzare una produzione standardizzata e non presidiata, riservare interfacce per successivi aggiornamenti della linea di produzione intelligente FMS.

Nel settore sempre più competitivo della lavorazione meccanica di precisione, il miglioramento iterativo dei processi di fissaggio è diventato la svolta fondamentale per le fabbriche per costruire una competitività differenziata in termini di efficienza, qualità e costi.
