Il sistema di serraggio ha impostato una gamma completa di sistema di bloccaggio zero per aiutare la nuova rivoluzione nella lavorazione!

L'intera gamma di pinze a zero punti sviluppate da Suidel è versatile e può essere installata in pallet per macchine, substrati, piastre quadrate, colonne, torri e ponti rotanti per tutti i comuni processi meccanici come macinazione, rotazione, macinazione, corrosione e panchini di prova per attrezzature di montaggio. Le pinze a cambiamento rapido realizzate in acciaio per strumenti di alta qualità sono meccanicamente bloccate e sbloccate. Le caratteristiche della gamma completa di sistemi di serraggio di Suyi de sono: semplice e resistente, facile da pulire, progettazione del pacchetto completo e di alta precisione del posizionamento.
Con una ricca esperienza nel campo dell'elaborazione meccanica, continuiamo ad arricchire la gamma di prodotti per una produzione di macchine utensili più raffinata e intelligente e soddisfiamo una varietà di esigenze di soluzioni di sistema di tecnologia di serraggio innovative che i clienti possono scegliere, per aiutare le aziende a creare una linea di produzione ad alta qualità, alta precisione, alta qualità.
Serie manuali del sistema a cambio rapido
01

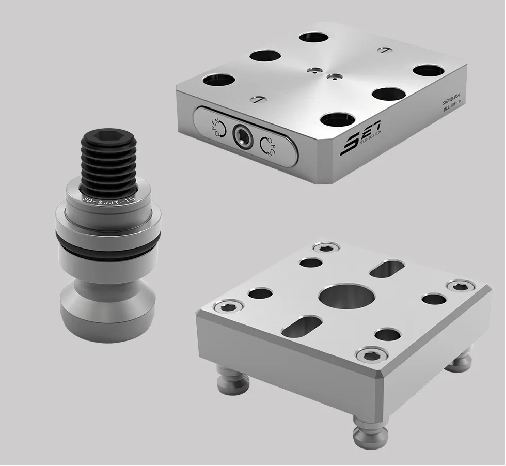

Serie di posizionatore zero manuale

▲ manuale manuale manuale del posizionatore manuale del manuale di bloccaggio manuale
Con la combinazione del sistema di posizionamento zero manuale e del vizio manuale, viene rapidamente realizzato il design modulare del blocco forte, il che può realizzare il rapido serraggio al di fuori della macchina utensile e migliorare l'efficienza di elaborazione.
Caratteristiche del posizionatore
Bramp e sblocca manualmente
Materiale: acciaio inossidabile (o personalizzato)
Surface e pistone Indurimento
Accuratezza del posizionamento ripetuto <± 0,01mm
Coppia massima: 60nm
Caratteristiche del pallet
Materiale: morire in acciaio (o personalizzato)
I requisiti speciali possono essere personalizzati
Caratteristiche Dowel
indurimento
La funzione di limitare la libertà delle direzioni X e Y
02
Serie vice

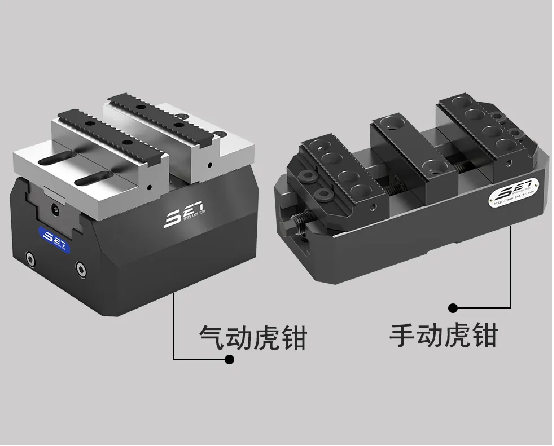

▲ Vise manuale della morsa pneumatica
Il vizio in pelle scamosciata può essere utilizzato in combinazione con il sistema di posizionamento a punto zero per modificare rapidamente l'intero dispositivo di bloccaggio in pochi secondi. Progettazione piatta e spazio sullo spazio, particolarmente adatto per soluzioni di automazione con archiviazione del pezzo se combinato con sistemi di cambiamento rapido.
Caratteristiche della morsa manuale
Apertura rapida manuale, bloccaggio, doppio sigillo, buone prestazioni di tenuta
Materiale: acciaio strutturale in lega
Centro con centraggio del cuscinetto a doppia faccia, facile da usare
Accuratezza del posizionamento ripetuto <± 0,01mm
Il vizio autoallocante è uno strumento versatile che può essere utilizzato per afferrare materiali, piastre o profili in bianco. Il cuscinetto centrale pre-toccato e privo di gap e i cursori montati aggiuntivi garantiscono una ripetibilità fino a ± 0,01 mm, una piccola profondità di serraggio (3 mm) e la capacità di ottenere una lavorazione multi-facciale in un singolo sistema di serraggio.
Funzioni pneumatiche del vizio
ARIA FORTE APERTA, MOCCHIO a molla, ARIA PRESSURIZZAZIONE
Materiale: acciaio inossidabile indurito
Trattamento di indurimento di superficie e ferrovia
Accuratezza del posizionamento ripetuto <± 0,01mm
La morsa pneumatica sviluppata da Suide è dotata di una molla set all'interno per una forza di serraggio più elevata. Quando non vi è alcuna fornitura d'aria, la morsa può comunque mantenere un'alta forza di serraggio. Inoltre, la posizione della presa può essere monitorata attraverso la pressione dinamica o un percorso d'aria integrato, il che rende la morsa ancora più utile nelle applicazioni di automazione.
03

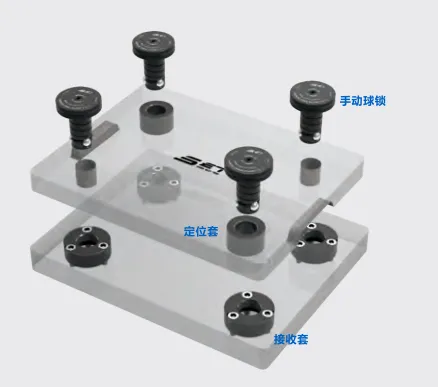

Sistema di blocco della palla manuale

Componenti principali: manica ricevente (posizionata nella piastra di base), manica di posizionamento (posizionata nel vassoio) Blocco a sfera manuale
Usi principali: può completare rapidamente e accuratamente il posizionamento e il blocco dell'insieme completo di apparecchi; Adatto per un cambio rapido per lavoro in batch per piccoli batch
Peculiarità
Fast: la sostituzione completa del dispositivo richiede fino a 1 minuto
Accuratezza del posizionamento ripetuto: entro ± 0,013 mm
Forza di serraggio: la capacità del cuscinetto del blocco della sfera è di 36 tonnellate
Funzionamento semplice: posizionamento di blocchi un passo per raggiungere
A basso costo: solo una serie di piastre di base, sostituzione illimitata di pallet che elaborano diversi prodotti
Manutenzione: le parti sono intercambiabili e intercambiabili
04

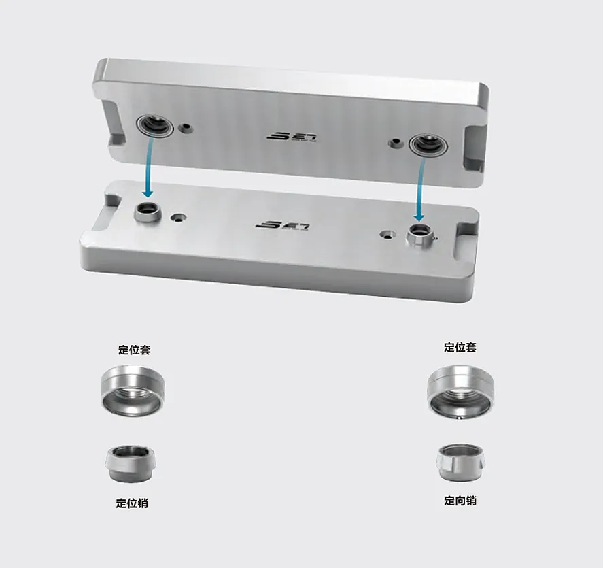

Anello di localizzazione manuale

L'anello di posizionamento manuale è un dispositivo che richiede solo bulloni per completare il posizionamento ad alta precisione.
Peculiarità
Individuare, bloccare e sbloccare manualmente
Accuratezza del posizionamento ripetuto <± 0,003 mm
Materiale: acciaio inossidabile indurito
Posizionamento rapido e preciso di pallet e substrato
Design compatto per un uso efficiente dello spazio
Custodia dell'applicazione del sistema di bloccaggio
01

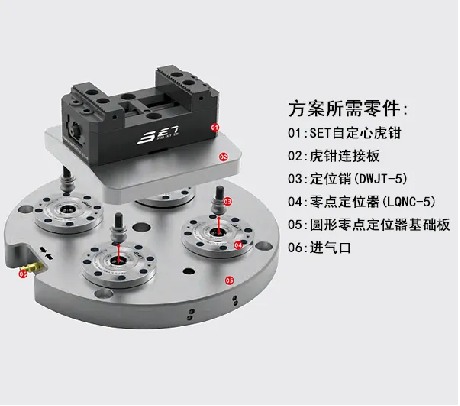

Vice egocentrico

● Il vizio in egocentrico viene utilizzato nella tabella di posizionamento zero a cinque assi
● Questo programma può sostituire rapidamente il vizio egocentrico, migliorare notevolmente l'efficienza del lavoro
02

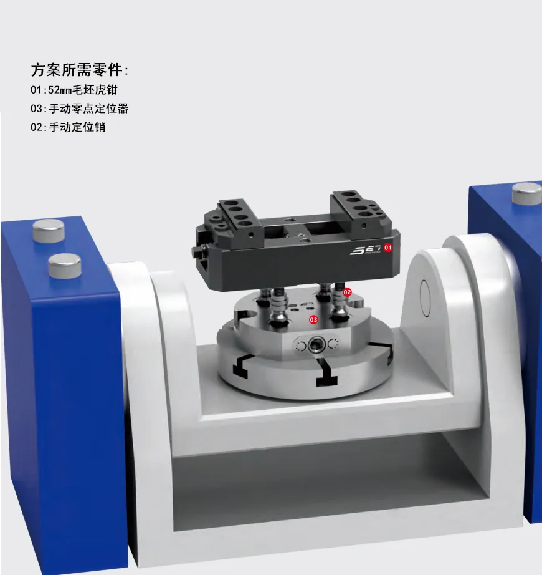

Posizionatore zero manuale

● Vise egocentrica manuale con posizionamento zero manuale a quattro unità manuale 52 mm
● Caricamento rapido, non è necessario regolare, grande forza di serraggio
● Può realizzare elaborazione invisibile e di interferenza senza contorno
03

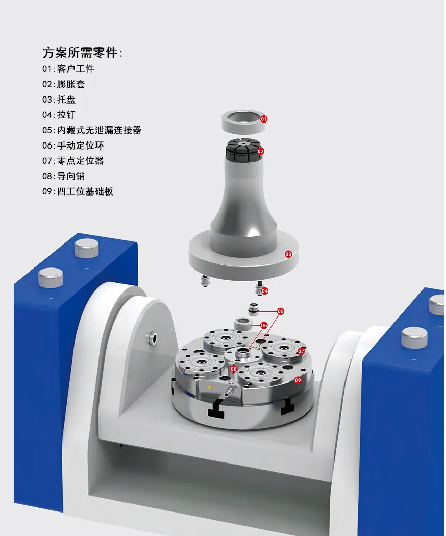

Anello di localizzazione manuale

● Anello del cono flessibile centrale per garantire l'accuratezza del posizionamento centrale e rimanere sempre invariato
● Connettori senza perdite consentono una connessione rapida di apparecchi idraulici o pneumatici
Nel campo di aerospaziale, produzione automatizzata, produzione intelligente laser, produzione automobilistica, linea di produzione di macchine utensili, prestiamo sempre attenzione alle tue esigenze specifiche, per fornirti soluzioni di dispositivo di alta qualità. Particolarmente adatto per la produzione di apparecchi di massa e un rapido cambiamento, in modo che la produzione meccanica migliorasse l'efficienza di produzione del 90%. Set si basa sulla tecnologia di elaborazione di alta qualità e sui requisiti tecnici dell'eccellenza, ha fornito soluzioni tecniche per molte imprese ben note al mondo. Il set ha la possibilità di progettare, produrre, testare e vendere l'intera soluzione per garantire un prodotto costantemente di alta qualità.
