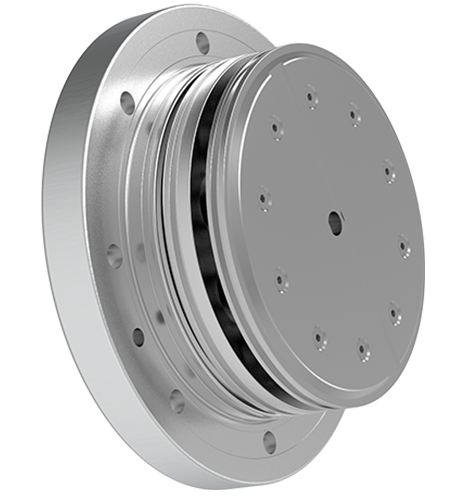

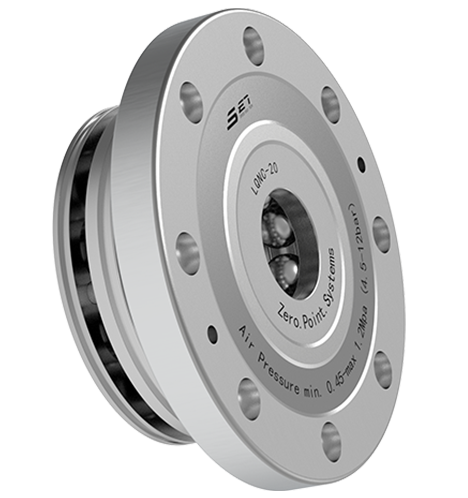

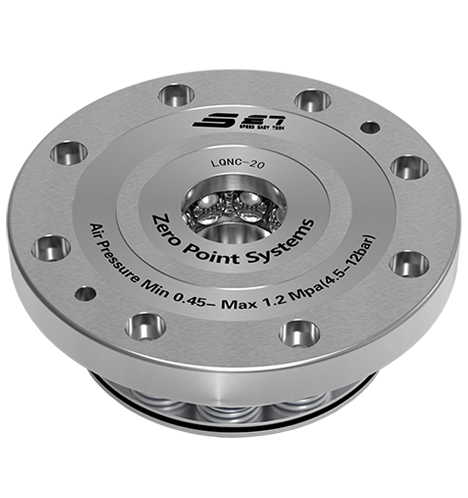

Tipo di montaggio incorporato pneumatico

  • Forza di serraggio 17kn
  • Tiro la forza 55kn
  • Accuratezza del posizionamento ripetuto <0,005 mm
  • Se utilizzato, la fonte di pressione può essere tagliata e la forza di serraggio è stabile
  • Tipo di montaggio incorporato pneumatico
  • Tipo di montaggio incorporato pneumatico
  • Tipo di montaggio incorporato pneumatico
Disegno di dettaglio
  • Tipo di montaggio incorporato pneumatico
  • Tipo di montaggio incorporato pneumatico
  • Tipo di montaggio incorporato pneumatico
Contattaci
Suzhou Set Industrial Equipment System Co., Ltd. Parametri del prodotto Suzhou Set Industrial Equipment System Co., Ltd. Disegno Suzhou Set Industrial Equipment System Co., Ltd. Scaricamento dei dati Suzhou Set Industrial Equipment System Co., Ltd. Accessori correlati
Panoramica del prodotto

Il posizionatore zero montato interno della pressione d'aria viene ventilato sulla piastra a molla e la piastra di morsetto è nello stato aperto. L'unghia può essere posizionato comodamente nella piastra di morsetto. Quando si lavora, l'aria viene interrotta per l'elaborazione. Pertanto, non è necessario preoccuparsi dell'instabilità della pressione dell'aria nel lavoro.
Accuratezza del posizionamento ripetuta <0,005 mm, forza di bloccaggio del singolo posizionatore 17KN, forza di tensione 55KN.
Adatto alle industrie di lavorazione che devono ridurre i tempi di sostituzione del dispositivo;
Adatto per taglio metallico o non metallo.

Tipo di montaggio incorporato pneumatico
Caratteristiche del prodotto

  • Adatto alle industrie di lavorazione che devono ridurre i tempi di sostituzione del dispositivo;

Suzhou Set Industrial Equipment System Co., Ltd.

  • Adatto per taglio metallico o non metallo.

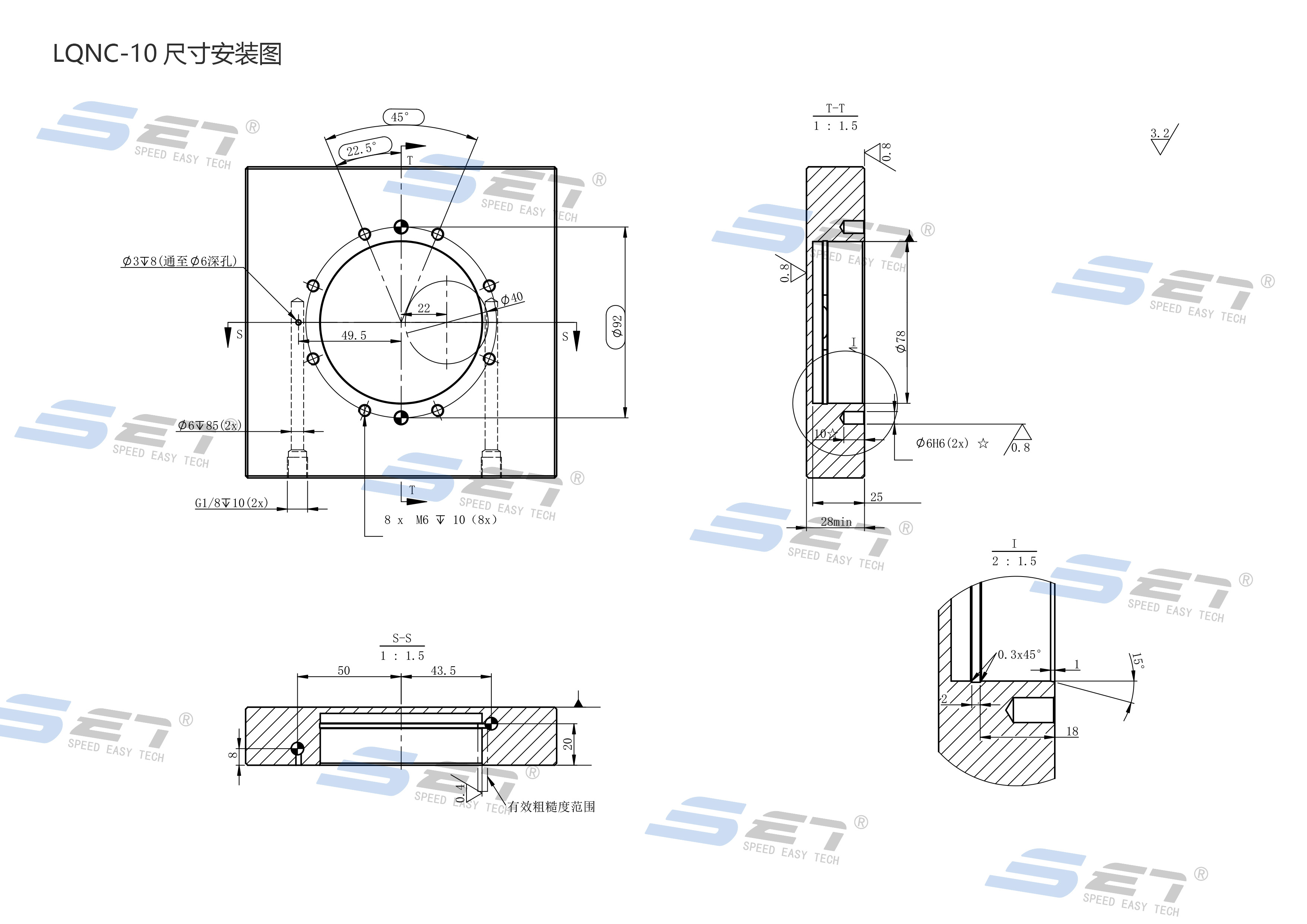

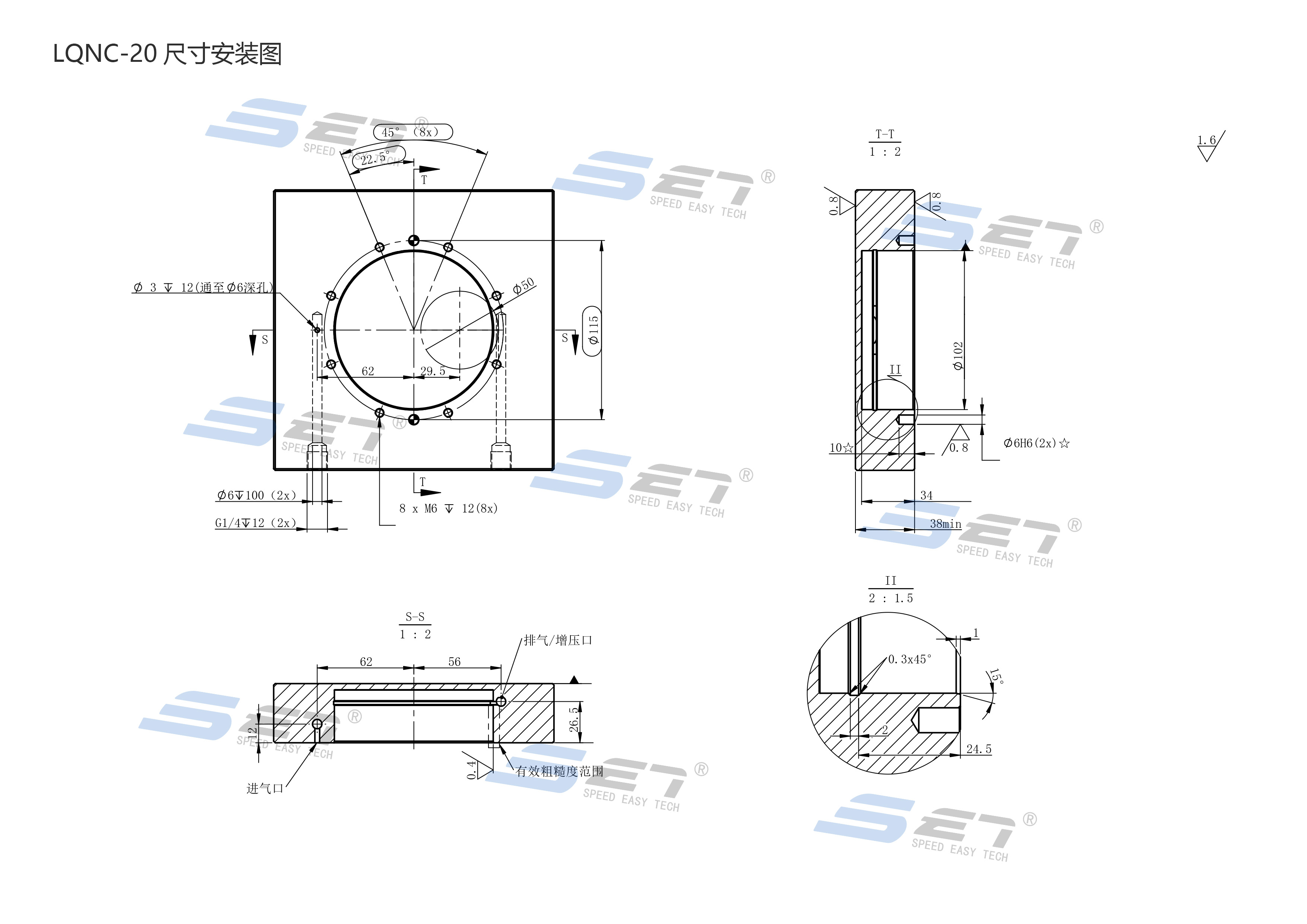

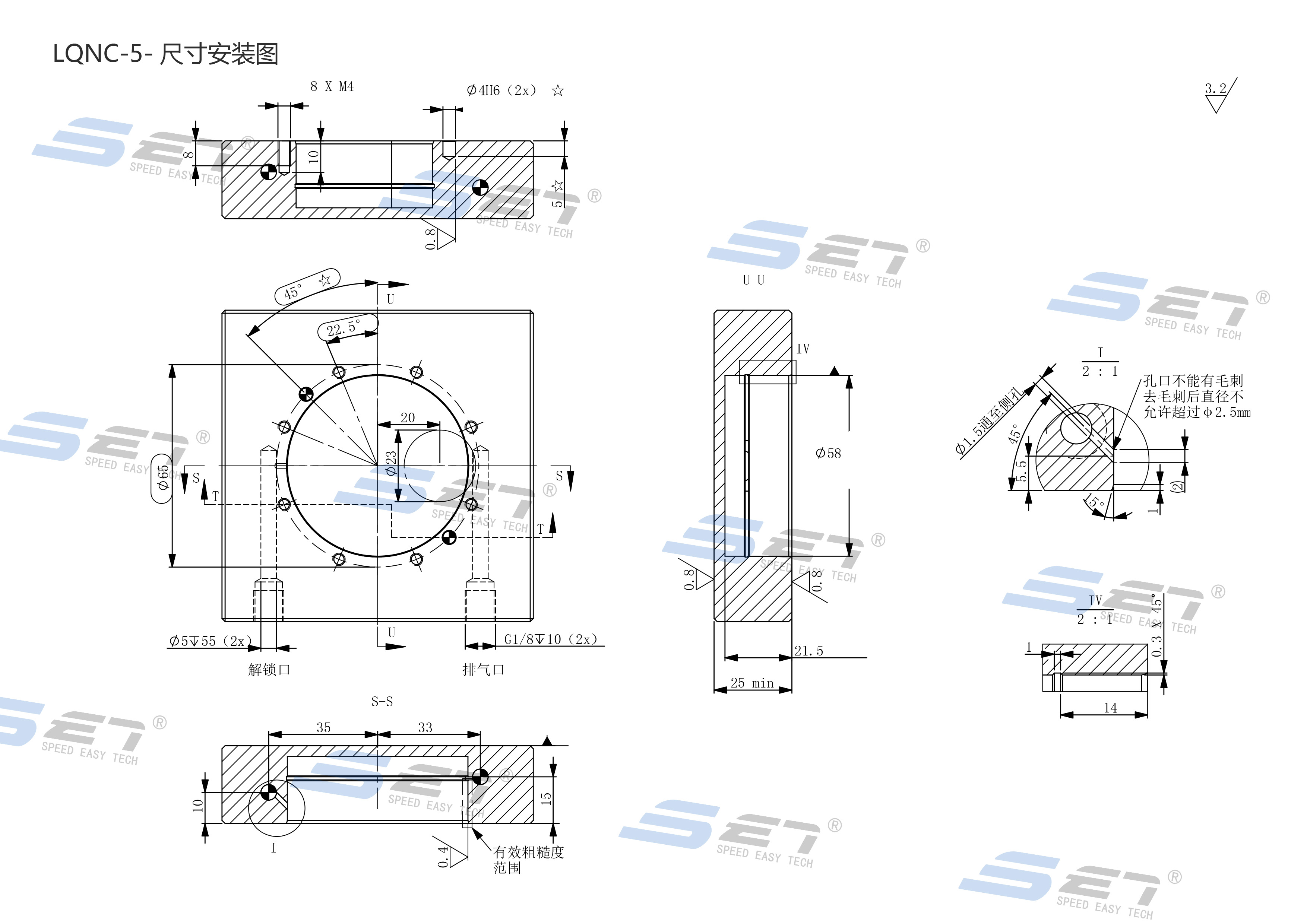

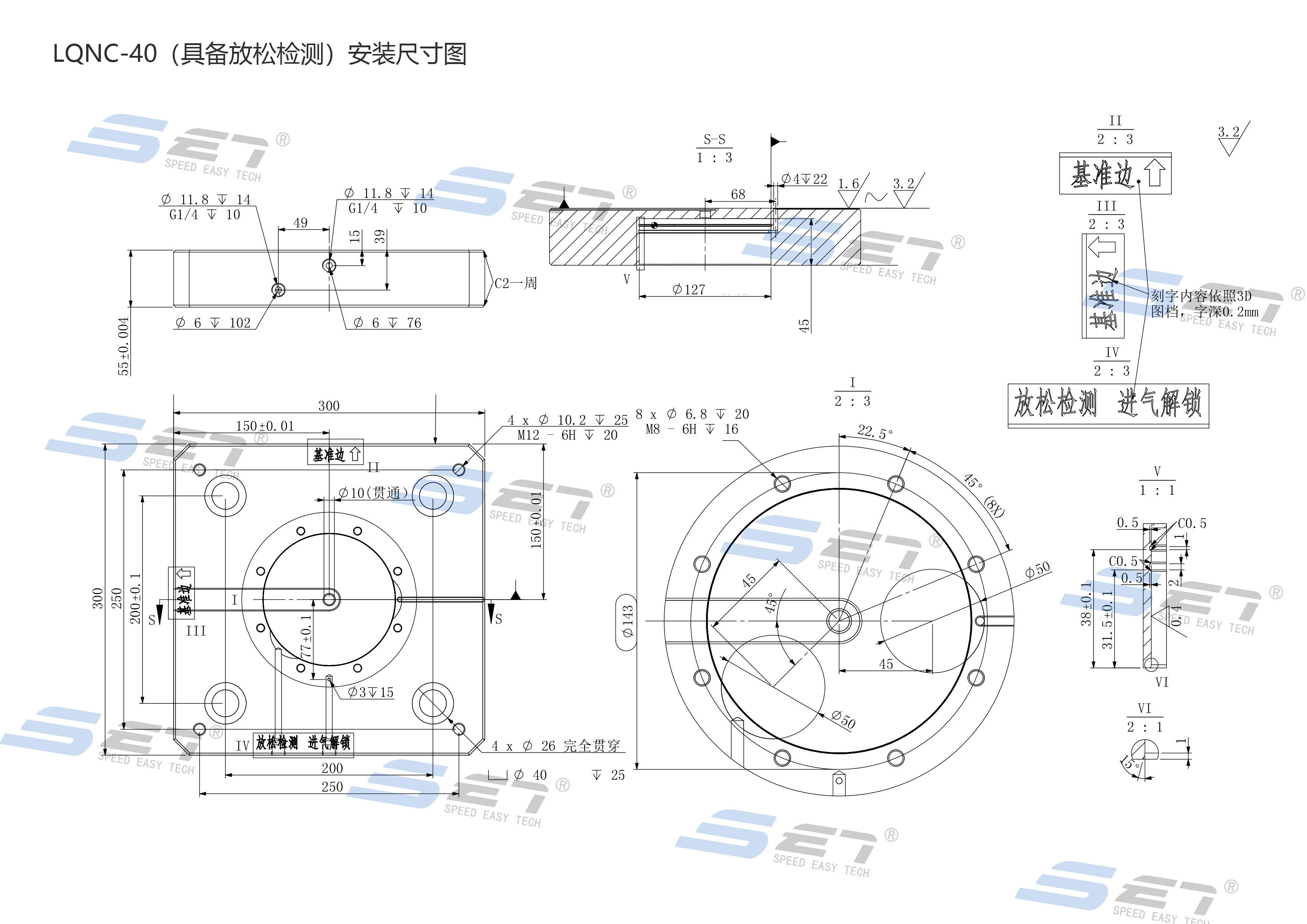

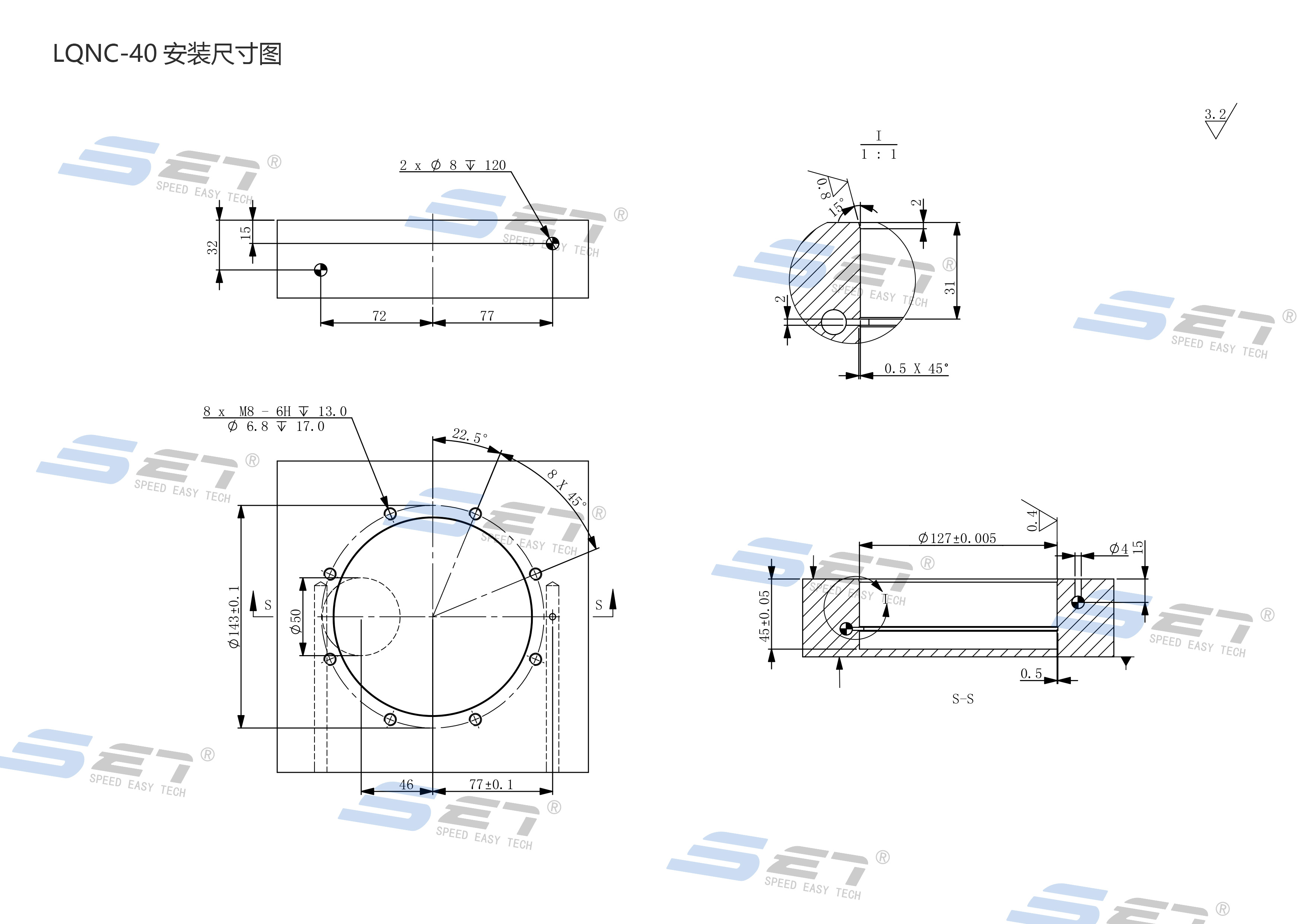

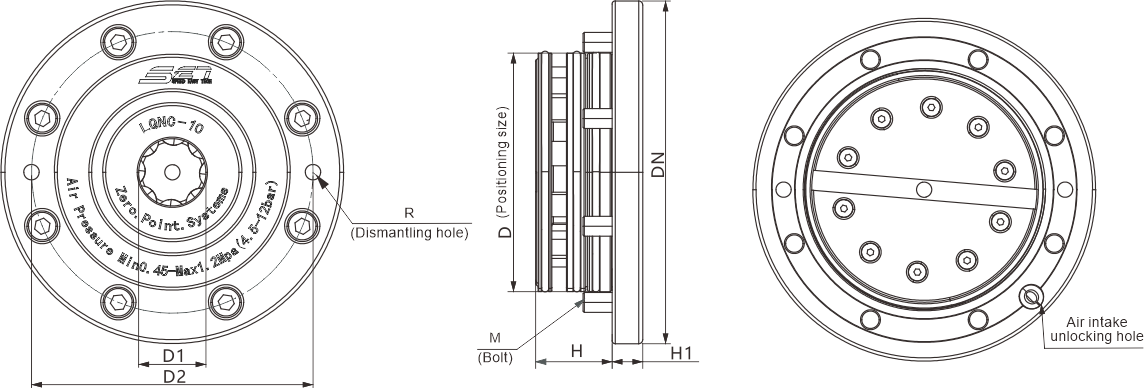

Diagramma dimensionale del prodotto

Numero d'ordine Metodo di sblocco

Forza di serraggio (KN)

Forza di tensione (KN)

Soffiare aria

Peso (kg)

LQNC-5

Pressione atmosferica

5

13

√

0.5

LQNC-10

Pressione atmosferica

10

25

√

1.4

LQNC-20

Pressione atmosferica

17

55

√

2.6

LQNC-40

Pressione atmosferica

40

105

√

4.2

Numero d'ordine

Ødn

ØD

(H6)

Ød1

ØD2

H

H

(± 0,005)

M

R

LQNC-5

78

58

18

65

21.5

8.5

8xm4

2xm4

LQNC-10

112

78

22

92

25

10

8xm6

2xm6

LQNC-20

138

102

32

115

34

15

8xm6

2xm6

LQNC-40

172

127

40

143

45

18

8xm8

2xm8

  • Suzhou Set Industrial Equipment System Co., Ltd.
  • Suzhou Set Industrial Equipment System Co., Ltd.
  • Suzhou Set Industrial Equipment System Co., Ltd.
  • Suzhou Set Industrial Equipment System Co., Ltd.
  • Suzhou Set Industrial Equipment System Co., Ltd.
  • Suzhou Set Industrial Equipment System Co., Ltd.
  • Suzhou Set Industrial Equipment System Co., Ltd.
  • Suzhou Set Industrial Equipment System Co., Ltd.
  • Suzhou Set Industrial Equipment System Co., Ltd.
  • Suzhou Set Industrial Equipment System Co., Ltd.

Tipo di montaggio incorporato pneumatico

  1. Il posizionatore zero montato interno della pressione d'aria viene ventilato sulla piastra a molla e la piastra di morsetto è nello stato aperto.
  2. L'unghia può essere posizionato comodamente nella piastra di morsetto. Quando si lavora, l'aria viene interrotta per l'elaborazione. Pertanto, non è necessario preoccuparsi dell'instabilità della pressione dell'aria nel lavoro.
  3. Accuratezza del posizionamento ripetuta <0,005 mm, forza di bloccaggio del singolo posizionatore 17KN, forza di tensione 55KN.
  4. Adatto alle industrie di lavorazione che devono ridurre i tempi di sostituzione del dispositivo.
  5. Adatto per taglio metallico o non metallo.
