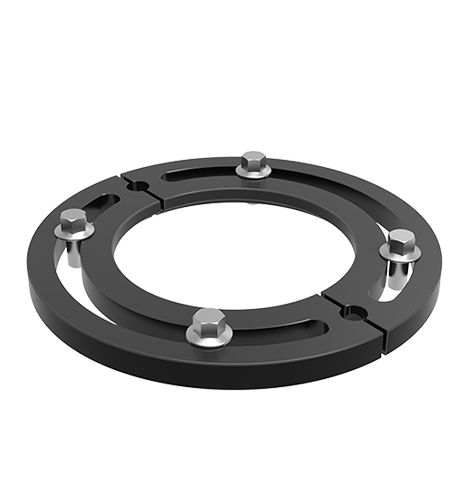

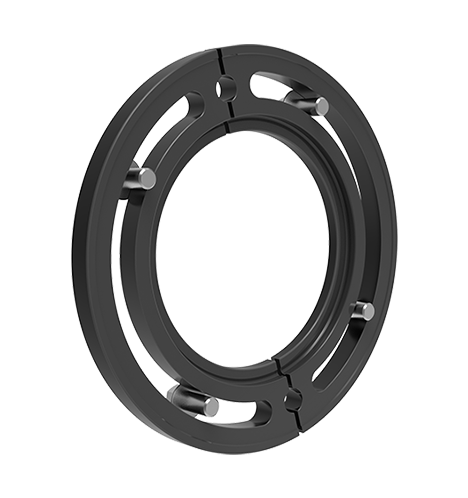

Flangia fissa, P20, superficie di nitriding del bagno salato QPQ.
Diametro 198mm, spessore 13,5 mm (senza bulloni).
Utilizzato per montare il posizionatore a punti zero montati sul tavolo (LQTMS) sul tavolo della macchina.
Può essere utilizzato per diverse tabelle di dimensioni del slot t.
Le flange fisse vengono utilizzate per il tipo di MESA di montaggio (LQTMS) sulla tabella della macchina;
Adatto per diverse dimensioni del slot t della tabella.
| Numero d'ordine | Numero di dimensione | ØD | ØDB | Ølk | Øl | M | H | ØE | Bullone corrispondente |
|---|---|---|---|---|---|---|---|---|---|
| GDFL-5 | Q5 | 120 | 69.5 | 88 | 96.5 | 8.5 | 9 | 79.4 | M8 |
| GDFL-10 | Q10 | 170 | 100 | 127 | 167.5 | 10.5 | 11.5 | 113 | M10 |
| GDFL-20 | Q20 | 198 | 128 | 155 | 137.5 | 12.5 | 13.5 | 139 | M12 |
