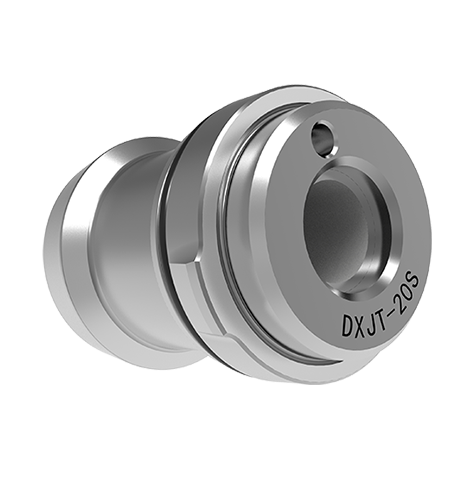

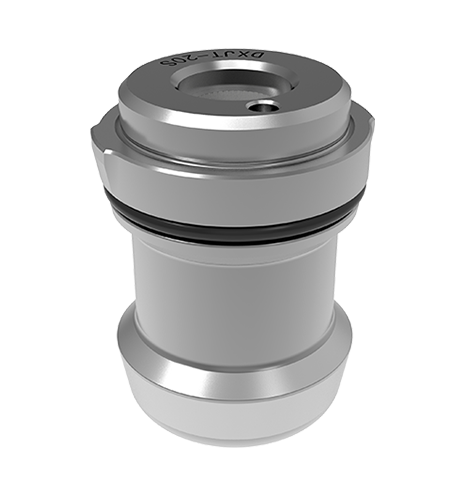

Dowel, superficie indurito.
Altezza 41,7 mm (senza chiave direzionale), peso 140G.
Limita solo il grado di libertà di rotazione e svolge un ruolo direzionale.
Adatto per blocco a sfera a cono corto Tipo Q20S Posizionatore zero.
Trattamento di indurimento superficiale;
Adatto per blocco a sfera a cono corto Tipo Q20S Posizionatore zero.
Limitare solo la libertà di rotazione, svolgere un ruolo direzionale;
| Numero d'ordine | Ødn | Ødn1 (H6) | ØD2 | H2 | H1 | H3 | OK | Z | Peso (g) |
|---|---|---|---|---|---|---|---|---|---|
| Dxjt-10s | 28 | 20 | M12 17 | 30.5 | 5 | 3 | 2 | 8 | 80 |
| DXJT-40s | 42 | 30 | M12 17 | 42 | 5 | 4 | 3 | 12.5 | 240 |
