Sistemi di preparazione micro
- Usa la pneumatica pneumatica
- Clamper a sfera in acciaio
- Forza di ritenzione: 70N
Parametri del prodotto
Disegno
Scaricamento dei dati
Accessori correlati

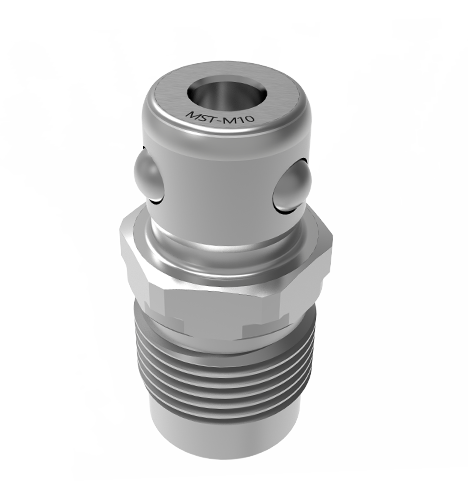

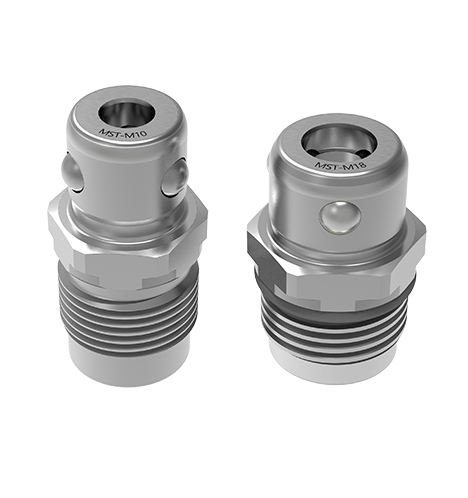

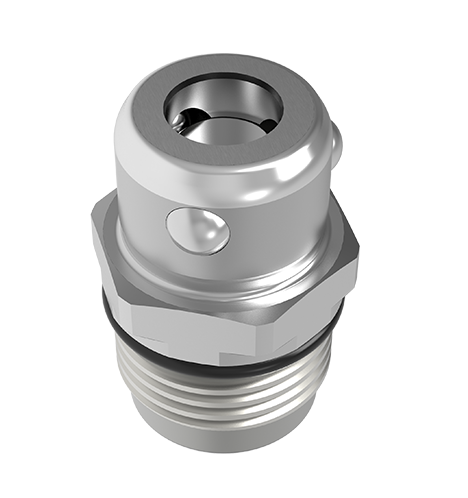

Usa pneumatica pneumatica e ha spicchi di sfera in acciaio.
La sua dimensione del collo è di 8 mm, la forza di ritenzione è di 70 N, resistendo alla tensione 1 MPA, il peso è 8G.
La micro impennata è leggera e ha un design compatto. Può massimizzare la sua cPity senza influire sulla capacità di consegna del robot.
L'intervallo di temperatura di utilizzo standard è 0 ℃ -70 ℃, l'intervallo di utilizzo ad alta temperatura è 0 ℃ -120 ℃.
È adatto per la consegna di robot di automazione.
Usa la pneumatica pneumatica;
La micro impennata è leggera e ha un design compatto. Può massimizzare la sua cPity senza influire sulla capacità di consegna del robot;

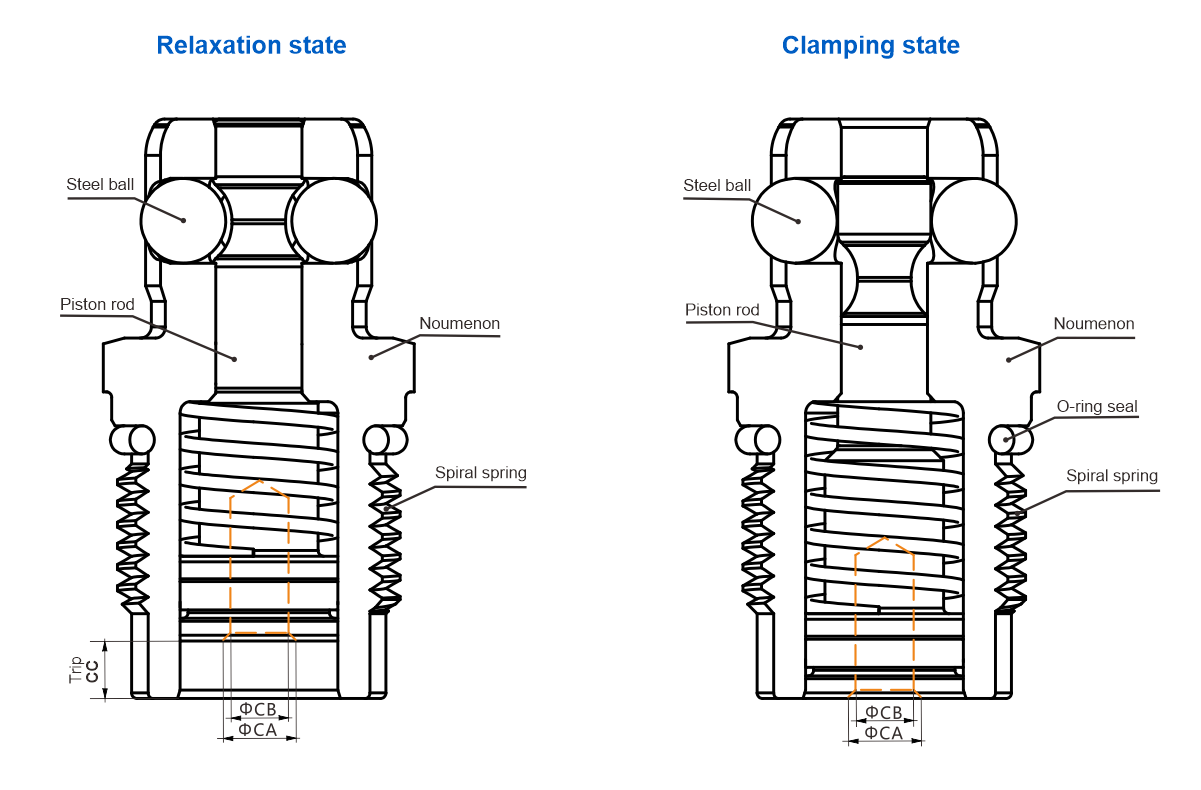

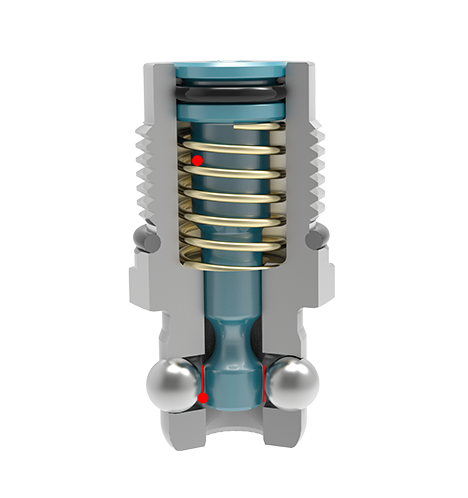

Ha la spicco a sfera in acciaio;
È adatto per la consegna di robot di automazione.

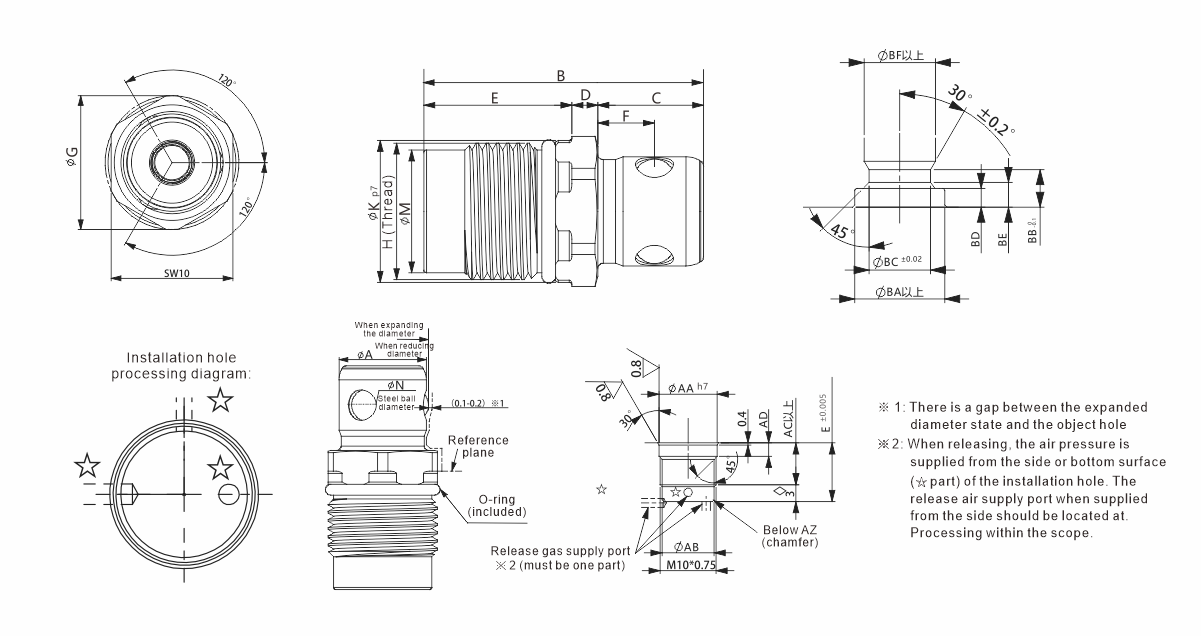

| Numero di dimensione | In espansione e riduzione delle dimensioni del diametro | B | C | D | E | F | G | H (nominale* tono) | K | M | N | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Un'espansione | Una riduzione | |||||||||||
| MST-M10 | 8 0 -0.05 | 9.3 | 20.5 | 8 | 2 | 10.5 | 4.5 | 11 | M10*0,75 | 10.4 0.036 0.018 | 9 | 3 |
| MST-M12 | 10 0 -0.05 | 11.5 | 22.5 | 9 | 2.5 | 11 | 5 | 13.5 | M12*1 | 12.4 0.036 0.018 | 10.7 | 3.5 |
| MST-M14 | 12 0 -0.05 | 13.8 | 25 | 10 | 3 | 12 | 5.5 | 15.5 | M14*1 | 14.4 0.036 0.018 | 12.7 | 4 |
| MST-M18 | 16 0 -0.05 | 18.2 | 29.5 | 11.5 | 4 | 14 | 6.5 | 21.2 | M18*1.5 | 19.4 0.043 0.022 | 16.1 | 5 |

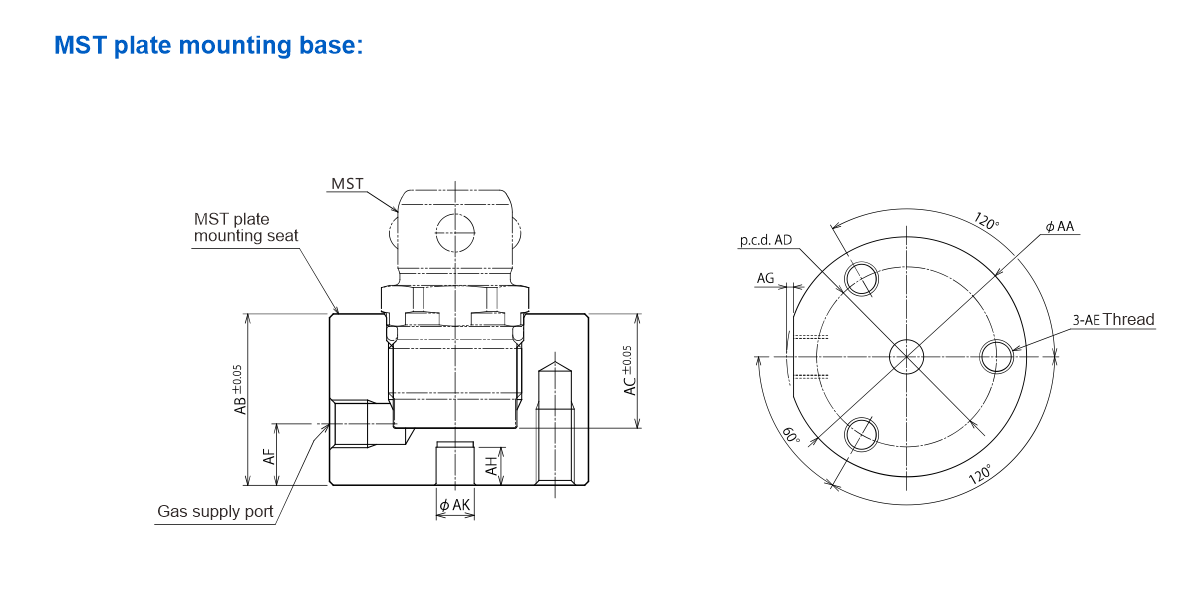

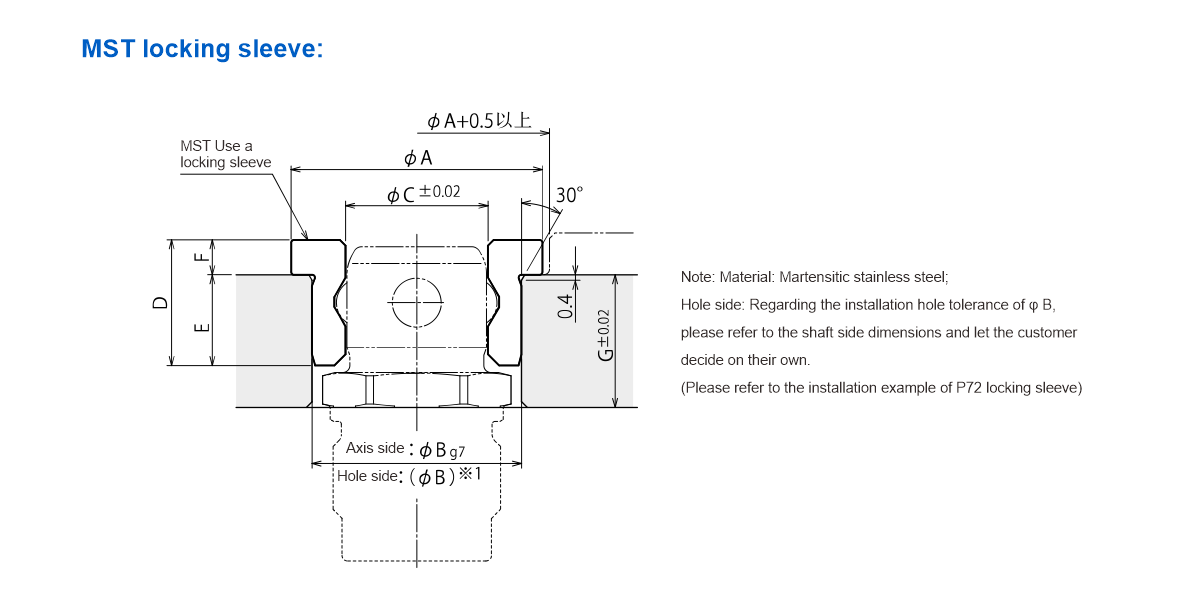

| Numero di dimensione | Aa | Ab | Ac | A.D | AZ (smusso) | Ba | BB | A.C | Bd | ESSERE | Bf |
|---|---|---|---|---|---|---|---|---|---|---|---|
| MST-M10 | 10.4 0.018 0 | 9.3 0.07 -0.11 | 7.5 | 2.4 | 0.2 | 12 | 5 | 8.2 | 2.5 | 3.3 | 9.5 |
| MST-M12 | 12.4 0.021 0 | 11 0.15 -0.08 | 8 | 2.4 | 0.4 | 14.5 | 5.8 | 10.2 | 3 | 4.6 | 11.7 |
| MST-M14 | 14.4 0.018 0 | 13 0.15 -0.08 | 9 | 2.8 | 0.4 | 17 | 6.45 | 12.2 | 3.5 | 4.9 | 14.2 |
| MST-M18 | 19.4 0.021 0 | 16.5 0.17 -0.12 | 10.5 | 3.8 | 0.4 | 23 | 8 | 16.2 | 4.5 | 6.5 | 18.6 |
