Manica di accettazione del tipo frontale

Accuratezza del posizionamento ripetitivo <± 0,013 mm
Metti la manica di posizionamento nella scheda switch del morse

Disegno di dettaglio

Contattaci

Parametri del prodotto

Disegno

Scaricamento dei dati

Accessori correlati

Panoramica del prodotto

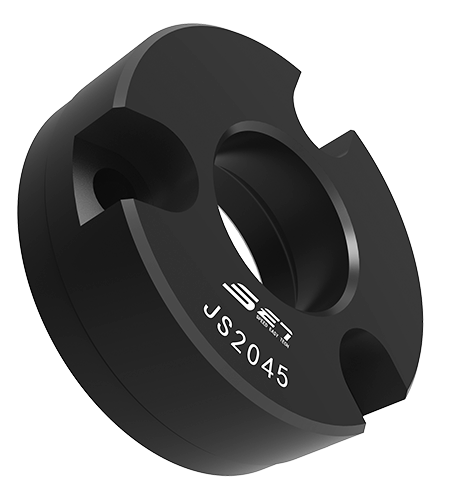

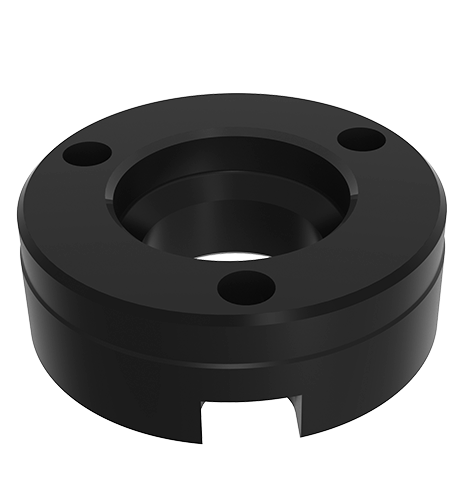

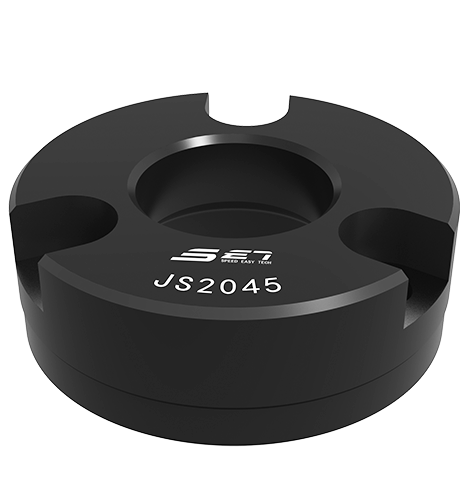

La sua altezza è di 11,56 mm e il peso è 60 g. Il suo corpo è spento e temperato di ossido di ossido ferrosoferico.

La sua precisione di posizionamento ripetitivo ＜ ± 0,013 mm.

Metti la manica di posizionamento nella scheda switch del morsetto, collaborando con blocco a sfera e manica di accettazione.

P.S. L'accuratezza del posizionamento ripetitivo dipende dalla manica di posizionamento. Quando si utilizzano due maniche di posizionamento di primo livello, se la spaziatura centrale a centro dei due fori è all'interno della gamma di tolleranza di ± 0,005 mm, quindi l'accuratezza del posizionamento ripetitivo può mantenerlo entro ± 0,013mm.

Caratteristiche del prodotto

Corpo: Film di ossido ferrosoferrico estinto e temperato.

Suzhou Set Industrial Equipment System Co., Ltd.

Diagramma dimensionale del prodotto

Numero di dimensione	ØD1	ØD2	ØD3	Ød4	H	H1	M	SU	Peso (g)
JS1637	37	16	4.5	20.65	11.56	4.6	7.6	29	60
JS2045	45	20	5.4	24.77	15.8	6.2	9.5	35	140
JS2555	55	25	6.4	30.35	19.94	7.3	11	42	200
JS3060	60	30	6.4	36.2	21.77	7.3	11	48	305

Numero di dimensione	ØD1	ØD2	ØD3	Ød4	Spessore della piastra composita H (minimo)	H1	H2	H3	M
JS1637	37	21	14.5	37	20	11.91	3	20	M4*7
JS2045	45	21	17.5	45	25	16.21	3	25	M5*9
JS2555	55	25.5	21	55	25	20.32	3	25	M6*10
JS3060	60	30.5	24	60	30	22.15	3	30	M6*11

Informazioni pubbliche

Tutto Diagramma del modello 3D Istruzione di installazione Manuale dell'utente Libro di esempio

Tipo di elenco Ultimi aggiornamenti

Scaricamento Diagramma del modello 3D

JS1637 cn en

download
