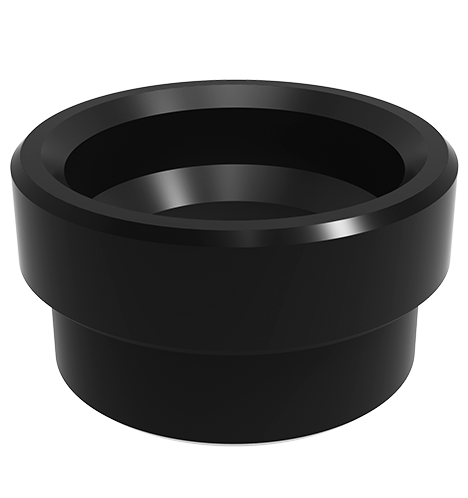

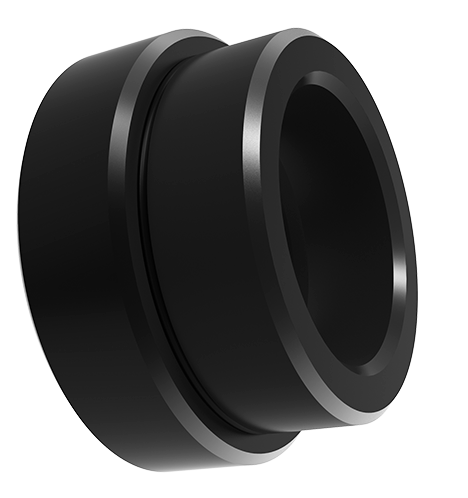

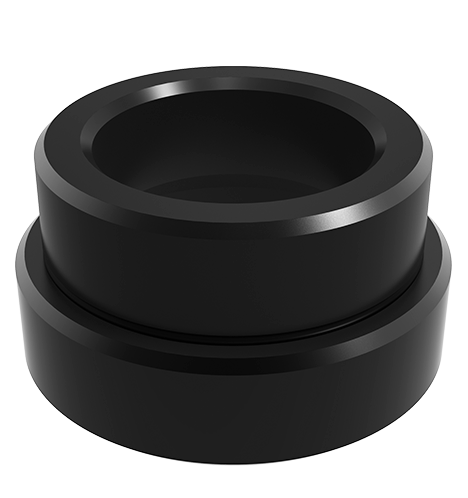

Manica di accettazione del tipo di retro
- Accuratezza del posizionamento ripetitivo <± 0,013 mm
- Metti la manica di posizionamento nella scheda switch del morse
Parametri del prodotto
Disegno
Scaricamento dei dati
Accessori correlati
La sua altezza è di 12,1 mm e il peso è 20 g. Il suo corpo è spento e temperato di ossido di ossido ferrosoferico.
La sua precisione di posizionamento ripetitivo ＜ ± 0,013 mm.

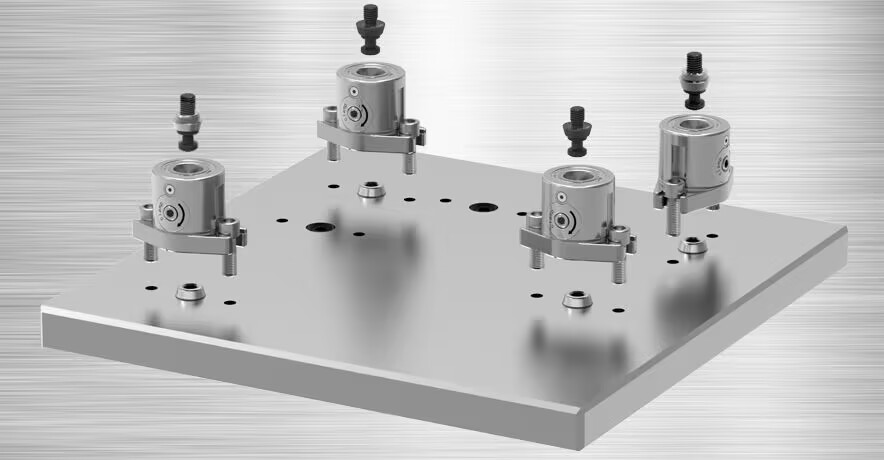

Metti la manica di posizionamento nella scheda switch del morsetto, collaborando con blocco a sfera e manica di accettazione.
P.S. L'accuratezza del posizionamento ripetitivo dipende dalla manica di posizionamento. Quando si utilizzano due maniche di posizionamento di primo livello, se la spaziatura centrale a centro dei due fori è all'interno della gamma di tolleranza di ± 0,005 mm, quindi l'accuratezza del posizionamento ripetitivo può mantenerlo entro ± 0,013mm.
Corpo: Film di ossido ferrosoferrico estinto e temperato.
| Numero di dimensione | ØD1 | ØD2 | ØD3 | Ød4 | H | H1 | Peso (g) |
|---|---|---|---|---|---|---|---|
| JT1629 | 22 | 16 | 20.65 | 18.6 | 12.1 | 7.24 | 20 |
| JT2032 | 28 | 20 | 24.77 | 32.2 | 17.1 | 8.4 | 50 |
| JT2540 | 35 | 25 | 30.35 | 40.2 | 21 | 10.3 | 80 |
| JT3048 | 42 | 30 | 36.2 | 48.2 | 21.8 | 10.7 | 125 |
| Numero di dimensione | ØM | SU | Spessore della piastra composita H (minimo) | L1 |
|---|---|---|---|---|
| JT1629 | 22 | 29 | 20 | 7.24 |
| JT2032 | 28 | 33 | 25 | 8.74 |
| JT2540 | 35 | 41 | 25 | 10.54 |
| JT3048 | 42 | 49 | 30 | 10.95 |
